ClimateHub

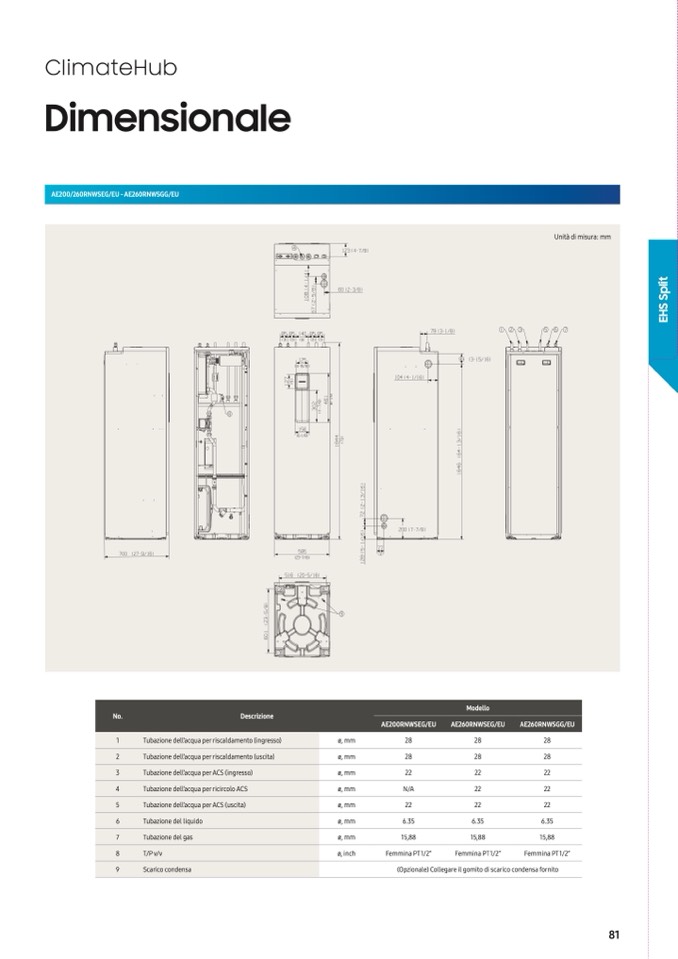

Dimensionale

AE200/260RNWSEG/EU - AE260RNWSGG/EU

No.

Descrizione

1

Tubazione dell’acqua per riscaldamento (ingresso)

2

Tubazione dell’acqua per riscaldamento (uscita)

3

Tubazione dell’acqua per ACS (ingresso)

4

Tubazione dell’acqua per ricircolo ACS

5

Tubazione dell’acqua per ACS (uscita)

6

Tubazione del liquido

7

Tubazione del gas

8

T/P v/v

9

Scarico condensa

Modello

AE260RNWSEG/EU

28

28

22

22

22

6.35

15,88

Femmina PT1/2”

(Opzionale) Collegare il gomito di scarico condensa fornito

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, mm

ø, inch

28

28

22

N/A

22

6.35

15,88

Femmina PT1/2”

28

28

22

22

22

6.35

15,88

Femmina PT1/2”

AE200RNWSEG/EU

AE260RNWSGG/EU

Unità di misura: mm

E

H

S

S

p

l

i

t

81
