Unità esterne

Dimensionale

2. Outdoor Units

AE090RXED*G/EU

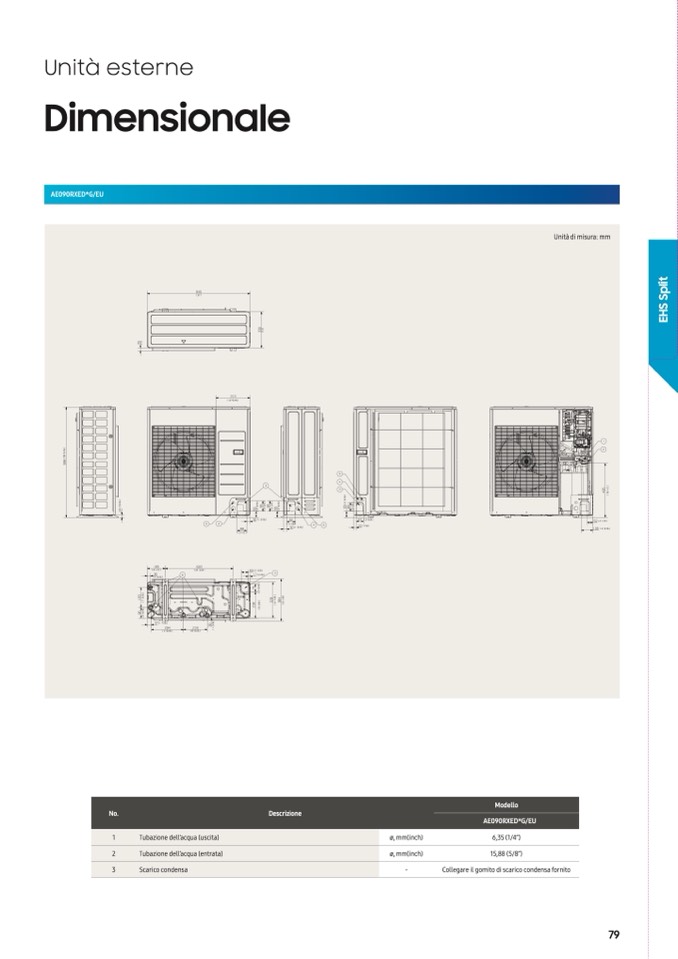

2-3. Dimensional drawing

AE090RXED*G/EU

Unità di misura: mm

Unit : mm

E

H

S

S

p

l

i

t

NO

Name

1

Refrigerant liquid pipe

2

Refrigerant gas pipe

3

Piping intake knockout hole

4

Power wiring conduit

5

Communication wiring conduit

6

Drain Hole

No.

1

Tubazione dell’acqua (uscita)

2

Tubazione dell’acqua (entrata)

3

Scarico condensa

Description

Φ6.35(1/4)

Φ15.88(5/8)

Front / Side / Rear / Bottom

Front / Side / Rear , Φ34 [1-3/8]

Front / Side / Rear , Φ22 [7/8]

Connect with the provided drain plug

Descrizione

Modello

ø, mm(inch)

ø, mm(inch)

-

AE090RXED*G/EU

6,35 (1/4”)

15,88 (5/8”)

Collegare il gomito di scarico condensa fornito

79
