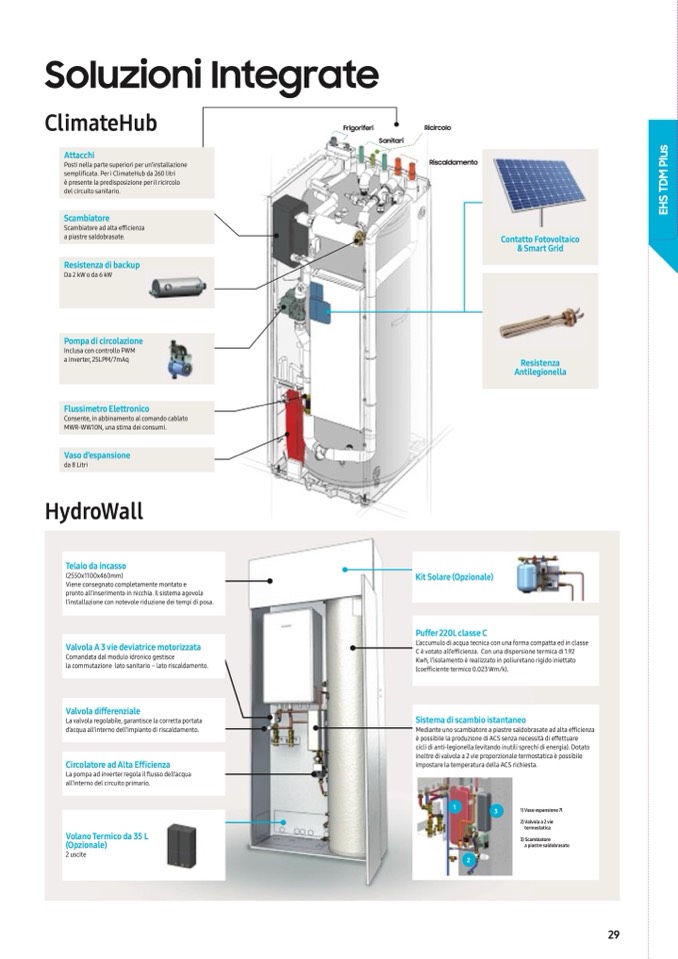

Soluzioni Integrate

ClimateHub

Frigoriferi

HydroWall

Ricircolo

Riscaldamento

Sanitari

Attacchi

Posti nella parte superiori per un’installazione

semplificata. Per i ClimateHub da 260 litri

è presente la predisposizione per il ricircolo

del circuito sanitario.

Scambiatore

Scambiatore ad alta efficienza

a piastre saldobrasate.

Contatto Fotovoltaico

& Smart Grid

Resistenza di backup

Da 2 kW o da 6 kW

Resistenza

Antilegionella

Pompa di circolazione

Inclusa con controllo PWM

a inverter, 25LPM/7mAq

Flussimetro Elettronico

Consente, in abbinamento al comando cablato

MWR-WW10N, una stima dei consumi.

Vaso d’espansione

da 8 Litri

Telaio da incasso

(2550x1100x460mm)

Viene consegnato completamente montato e

pronto all’inserimento in nicchia. Il sistema agevola

l’installazione con notevole riduzione dei tempi di posa.

Valvola A 3 vie deviatrice motorizzata

Comandata dal modulo idronico gestisce

la commutazione lato sanitario – lato riscaldamento.

Kit Solare (Opzionale)

Puffer 220L classe C

L’accumulo di acqua tecnica con una forma compatta ed in classe

C è votato all’efficienza. Con una dispersione termica di 1.92

Kwh, l’isolamento è realizzato in poliuretano rigido iniettato

(coefficiente termico 0.023 Wm/k).

Sistema di scambio istantaneo

Mediante uno scambiatore a piastre saldobrasate ad alta efficienza

è possibile la produzione di ACS senza necessità di effettuare

cicli di anti-legionella (evitando inutili sprechi di energia). Dotato

inoltre di valvola a 2 vie proporzionale termostatica è possibile

impostare la temperatura della ACS richiesta.

1

2

3

1) Vaso espansione 7l

2) Valvola a 2 vie

termostatica

3) Scambiatore

a piastre saldobrasato

Valvola differenziale

La valvola regolabile, garantisce la corretta portata

d’acqua all’interno dell’impianto di riscaldamento.

Circolatore ad Alta Efficienza

La pompa ad inverter regola il flusso dell’acqua

all’interno del circuito primario.

Volano Termico da 35 L

(Opzionale)

2 uscite

29
