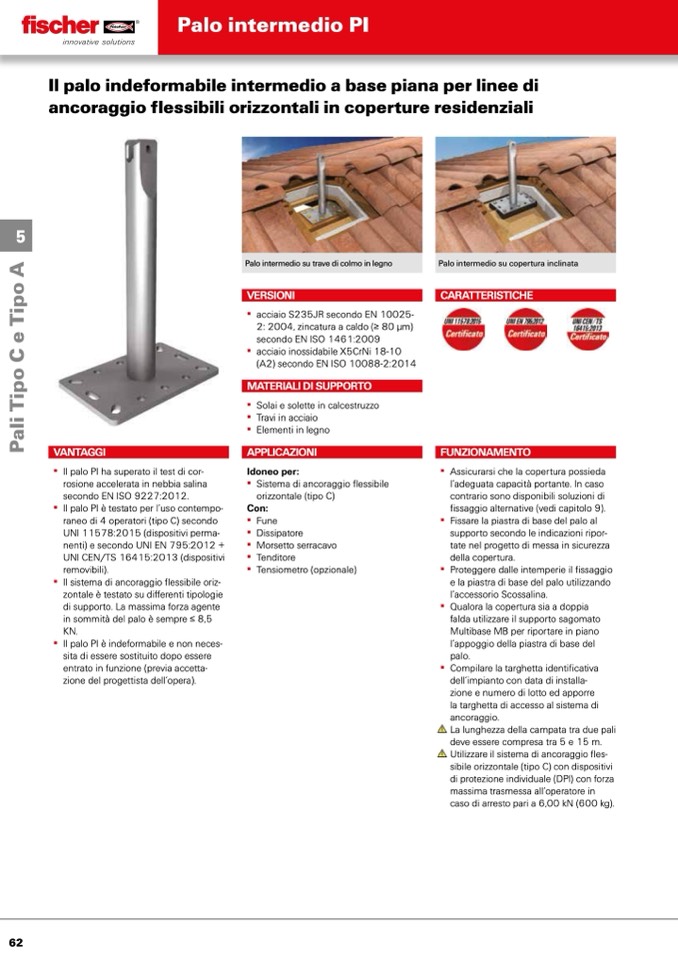

Palo intermedio PI

5

Il palo indeformabile intermedio a base piana per linee di

ancoraggio flessibili orizzontali in coperture residenziali

Palo intermedio su trave di colmo in legno

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

▪▪ acciaio▪inossidabile▪X5CrNi▪18-10▪

(A2)▪secondo▪EN ISO▪10088-2:2014

MATERIALI DI SUPPORTO

▪▪ Solai▪e▪solette▪in▪calcestruzzo

▪▪ Travi▪in▪acciaio

▪▪ Elementi▪in▪legno

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

VANTAGGI

▪▪ Il▪palo▪PI▪ha▪superato▪il▪test▪di▪cor-

rosione▪accelerata▪in▪nebbia▪salina▪

secondo▪EN ISO 9227:2012.

▪▪ Il▪palo▪PI▪è▪testato▪per▪l’uso▪contempo-

raneo▪di▪4▪operatori▪(tipo▪C)▪secondo▪

UNI 11578:2015▪(dispositivi▪perma-

nenti)▪e▪secondo▪UNI EN 795:2012▪+▪

UNI CEN/TS 16415:2013▪(dispositivi▪

removibili).

▪▪ Il▪sistema▪di▪ancoraggio▪flessibile▪oriz-

zontale▪è▪testato▪su▪differenti▪tipologie▪

di▪supporto.▪La▪massima▪forza▪agente▪

in▪sommità▪del▪palo▪è▪sempre▪≤▪8,5▪

KN.

▪▪ Il▪palo▪PI▪è▪indeformabile▪e▪non▪neces-

sita▪di▪essere▪sostituito▪dopo▪essere▪

entrato▪in▪funzione▪(previa▪accetta-

zione▪del▪progettista▪dell’opera).

Palo intermedio su copertura inclinata

CARATTERISTICHE

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

▪

▪

Assicurarsi▪che▪la▪copertura▪possieda▪

l’adeguata▪capacità▪portante.▪In▪caso▪

contrario▪sono▪disponibili▪soluzioni▪di▪

fissaggio▪alternative▪(vedi▪capitolo▪9).

Fissare▪la▪piastra▪di▪base▪del▪palo▪al▪

supporto▪secondo▪le▪indicazioni▪ripor-

tate▪nel▪progetto▪di▪messa▪in▪sicurezza▪

della▪copertura.

Proteggere▪dalle▪intemperie▪il▪fissaggio▪

e▪la▪piastra▪di▪base▪del▪palo▪utilizzando▪

l’accessorio▪Scossalina.

Qualora▪la▪copertura▪sia▪a▪doppia▪

falda▪utilizzare▪il▪supporto▪sagomato▪

Multibase▪MB▪per▪riportare▪in▪piano▪

l’appoggio▪della▪piastra▪di▪base▪del▪

palo.

Compilare▪la▪targhetta▪identificativa▪

dell’impianto▪con▪data▪di▪installa-

zione▪e▪numero▪di▪lotto▪ed▪apporre▪

la▪targhetta▪di▪accesso▪al▪sistema▪di▪

ancoraggio.

La▪lunghezza▪della▪campata▪tra▪due▪pali▪

deve▪essere▪compresa▪tra▪5▪e▪15 m.

Utilizzare▪il▪sistema▪di▪ancoraggio▪fles-

sibile▪orizzontale▪(tipo▪C)▪con▪dispositivi▪

di▪protezione▪individuale▪(DPI)▪con▪forza▪

massima▪trasmessa▪all’operatore▪in▪

caso▪di▪arresto▪pari▪a▪6,00▪kN▪(600▪kg).
