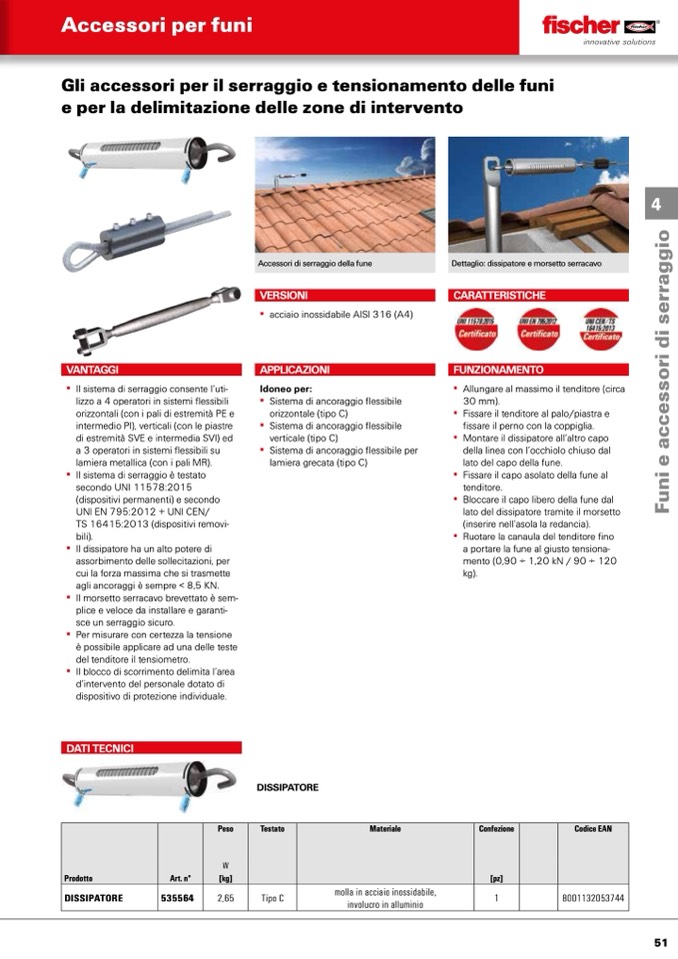

Accessori per funi

Gli accessori per il serraggio e tensionamento delle funi

e per la delimitazione delle zone di intervento

VANTAGGI

▪▪ Il▪sistema▪di▪serraggio▪consente▪l’uti-

lizzo▪a▪4▪operatori▪in▪sistemi▪flessibili▪

orizzontali▪(con▪i▪pali▪di▪estremità▪PE▪e▪

intermedio▪PI),▪verticali▪(con▪le▪piastre▪

di▪estremità▪SVE▪e▪intermedia▪SVI)▪ed▪

a▪3▪operatori▪in▪sistemi▪flessibili▪su▪

lamiera▪metallica▪(con▪i▪pali▪MR).

▪▪ Il▪sistema▪di▪serraggio▪è▪testato▪

secondo▪UNI 11578:2015▪

(dispositivi▪permanenti)▪e▪secondo▪

UNI EN 795:2012▪+▪UNI CEN/

TS 16415:2013▪(dispositivi▪removi-

bili).

▪▪ Il▪dissipatore▪ha▪un▪alto▪potere▪di▪

assorbimento▪delle▪sollecitazioni,▪per▪

cui▪la▪forza▪massima▪che▪si▪trasmette▪

agli▪ancoraggi▪è▪sempre▪<▪8,5▪KN.

▪▪ Il▪morsetto▪serracavo▪brevettato▪è▪sem-

plice▪e▪veloce▪da▪installare▪e▪garanti-

sce▪un▪serraggio▪sicuro.

▪▪ Per▪misurare▪con▪certezza▪la▪tensione▪

è▪possibile▪applicare▪ad▪una▪delle▪teste▪

del▪tenditore▪il▪tensiometro.

▪▪ Il▪blocco▪di▪scorrimento▪delimita▪l’area▪

d’intervento▪del▪personale▪dotato▪di▪

dispositivo▪di▪protezione▪individuale.

DATI TECNICI

Accessori di serraggio della fune

VERSIONI

▪▪ acciaio▪inossidabile▪AISI▪316▪(A4)

APPLICAZIONI

Idoneo per:

Dettaglio: dissipatore e morsetto serracavo

CARATTERISTICHE

FUNZIONAMENTO

▪▪

▪▪

▪▪

Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(tipo▪C)

Sistema▪di▪ancoraggio▪flessibile▪

verticale▪(tipo▪C)

Sistema▪di▪ancoraggio▪flessibile▪per▪

lamiera▪grecata▪(tipo▪C)

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Allungare▪al▪massimo▪il▪tenditore▪(circa▪

30▪mm).

Fissare▪il▪tenditore▪al▪palo/piastra▪e▪

fissare▪il▪perno▪con▪la▪coppiglia.

Montare▪il▪dissipatore▪all’altro▪capo▪

della▪linea▪con▪l’occhiolo▪chiuso▪dal▪

lato▪del▪capo▪della▪fune.

Fissare▪il▪capo▪asolato▪della▪fune▪al▪

tenditore.

Bloccare▪il▪capo▪libero▪della▪fune▪dal▪

lato▪del▪dissipatore▪tramite▪il▪morsetto▪

(inserire▪nell’asola▪la▪redancia).

Ruotare▪la▪canaula▪del▪tenditore▪fino▪

a▪portare▪la▪fune▪al▪giusto▪tensiona-

mento▪(0,90▪÷▪1,20▪kN▪/▪90▪÷▪120▪

kg).

DISSIPATORE

Peso Testato

Materiale

Confezione Codice EAN

W

Prodotto Art. n° [kg]

[pz]

DISSIPATORE 535564 2,65 Tipo C

molla in acciaio inossidabile,

involucro in alluminio

1 8001132053744
