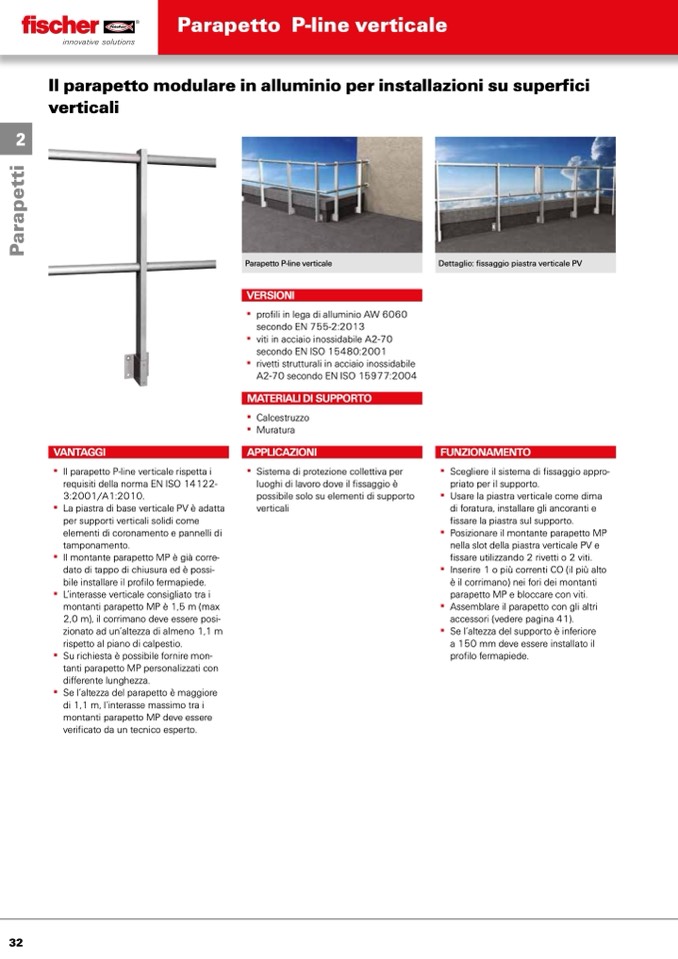

Parapetto P-line verticale
2
Il parapetto modulare in alluminio per installazioni su superfici
verticali
Parapetto P-line verticale
VERSIONI
▪▪ profili▪in▪lega▪di▪alluminio▪AW▪6060▪
secondo▪EN 755-2:2013
▪▪ viti▪in▪acciaio▪inossidabile▪A2-70▪
secondo▪EN ISO 15480:2001
▪▪ rivetti▪strutturali▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN ISO 15977:2004
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Muratura
APPLICAZIONI
Dettaglio: fissaggio piastra verticale PV
VANTAGGI
▪▪ Il▪parapetto▪P-line▪verticale▪rispetta▪i▪
requisiti▪della▪norma▪EN▪ISO▪14122-
3:2001/A1:2010.
▪▪ La▪piastra▪di▪base▪verticale▪PV▪è▪adatta▪
per▪supporti▪verticali▪solidi▪come▪
elementi▪di▪coronamento▪e▪pannelli▪di▪
tamponamento.
▪▪ Il▪montante▪parapetto▪MP▪è▪già▪corre-
dato▪di▪tappo▪di▪chiusura▪ed▪è▪possi-
bile▪installare▪il▪profilo▪fermapiede.
▪▪ L’interasse▪verticale▪consigliato▪tra▪i▪
montanti▪parapetto▪MP▪è▪1,5▪m▪(max▪
2,0▪m),▪il▪corrimano▪deve▪essere▪posi-
zionato▪ad▪un’altezza▪di▪almeno▪1,1▪m▪
rispetto▪al▪piano▪di▪calpestio.
▪▪ Su▪richiesta▪è▪possibile▪fornire▪mon-
tanti▪parapetto▪MP▪personalizzati▪con▪
differente▪lunghezza.
▪▪ Se▪l’altezza▪del▪parapetto▪è▪maggiore▪
di▪1,1▪m,▪l’interasse▪massimo▪tra▪i▪
montanti▪parapetto▪MP▪deve▪essere▪
verificato▪da▪un▪tecnico▪esperto.
FUNZIONAMENTO
▪▪ Sistema▪di▪protezione▪collettiva▪per▪
luoghi▪di▪lavoro▪dove▪il▪fissaggio▪è▪
possibile▪solo▪su▪elementi▪di▪supporto▪
verticali
▪▪
▪▪
▪▪
▪▪
▪▪
▪▪
Scegliere▪il▪sistema▪di▪fissaggio▪appro-
priato▪per▪il▪supporto.
Usare▪la▪piastra▪verticale▪come▪dima▪
di▪foratura,▪installare▪gli▪ancoranti▪e▪
fissare▪la▪piastra▪sul▪supporto.
Posizionare▪il▪montante▪parapetto▪MP▪
nella▪slot▪della▪piastra▪verticale▪PV▪e▪
fissare▪utilizzando▪2▪rivetti▪o▪2▪viti.
Inserire▪1▪o▪più▪correnti▪CO▪(il▪più▪alto▪
è▪il▪corrimano)▪nei▪fori▪dei▪montanti▪
parapetto▪MP▪e▪bloccare▪con▪viti.
Assemblare▪il▪parapetto▪con▪gli▪altri▪
accessori▪(vedere▪pagina▪41).
Se▪l’altezza▪del▪supporto▪è▪inferiore▪
a▪150▪mm▪deve▪essere▪installato▪il▪
profilo▪fermapiede.
