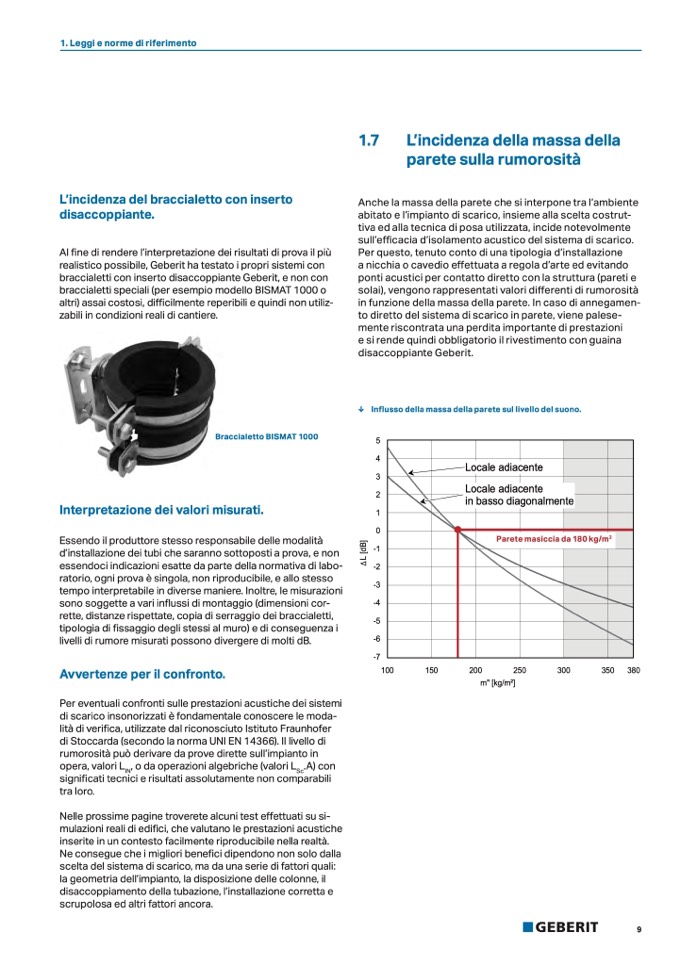

1. Leggi e norme di riferimento
L’incidenza del braccialetto con inserto
disaccoppiante.
AI fine di rendere l’interpretazione dei risultati di prova il più
realistico possibile, Geberit ha testato i propri sistemi con
braccialetti con inserto disaccoppiante Geberit, e non con
braccialetti speciali (per esempio modello BISMAT 1000 o
altri) assai costosi, difficilmente reperibili e quindi non utiliz-
zabili in condizioni reali di cantiere.
Braccialetto BISMAT 1000
Interpretazione dei valori misurati.
Anche la massa della parete che si interpone tra l’ambiente
abitato e l’impianto di scarico, insieme alla scelta costrut-
tiva ed alla tecnica di posa utilizzata, incide notevolmente
1.7
L’incidenza della massa della
parete sulla rumorosità
muratura
leggere
Lo
l’in
sull’efficacia d’isolamento acustico del sistema di scarico.
Locale adiacente
Per questo, tenuto conto di una tipologia d’installazione
l’installazione
a nicchia o cavedio effettuata a regola d’arte ed evitando
ponti acustici per contatto diretto con la struttura (pareti e
solai), vengono rappresentati valori differenti di rumorosità
in funzione della massa della parete. In caso di annegamen-
to diretto del sistema di scarico in parete, viene palese-
mente riscontrata una perdita importante di prestazioni
e si rende quindi obbligatorio il rivestimento con guaina
disaccoppiante Geberit.
Parete m
Locale adiacente l’installazione
in basso e diagonalmente
↓ Influsso della massa della parete sul livello del suono.
Locale adiacente
Locale adiacente
in basso diagonalmente
Parete masiccia da 180 kg/m
2
Essendo il produttore stesso responsabile delle modalità
d’installazione dei tubi che saranno sottoposti a prova, e non
essendoci indicazioni esatte da parte della normativa di labo-
ratorio, ogni prova è singola, non riproducibile, e allo stesso
tempo interpretabile in diverse maniere. Inoltre, le misurazioni
sono soggette a vari influssi di montaggio (dimensioni cor-
rette, distanze rispettate, copia di serraggio dei braccialetti,
tipologia di fissaggio degli stessi al muro) e di conseguenza i
livelli di rumore misurati possono divergere di molti dB.
Avvertenze per il confronto.
Per eventuali confronti sulle prestazioni acustiche dei sistemi
di scarico insonorizzati è fondamentale conoscere le moda-
lità di verifica, utilizzate dal riconosciuto Istituto Fraunhofer
di Stoccarda (secondo la norma UNI EN 14366). Il livello di
rumorosità può derivare da prove dirette sull’impianto in
opera, valori L
IN
, o da operazioni algebriche (valori L
Sc
.A) con
significati tecnici e risultati assolutamente non comparabili
tra loro.
Nelle prossime pagine troverete alcuni test effettuati su si-
mulazioni reali di edifici, che valutano le prestazioni acustiche
inserite in un contesto facilmente riproducibile nella realtà.
Ne consegue che i migliori benefici dipendono non solo dalla
scelta del sistema di scarico, ma da una serie di fattori quali:
la geometria dell’impianto, la disposizione delle colonne, il
disaccoppiamento della tubazione, l’installazione corretta e
scrupolosa ed altri fattori ancora.
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
100
150
200
250
300
m" [kg/m2]
350 380
Influenza della massa sul livello del suono.
