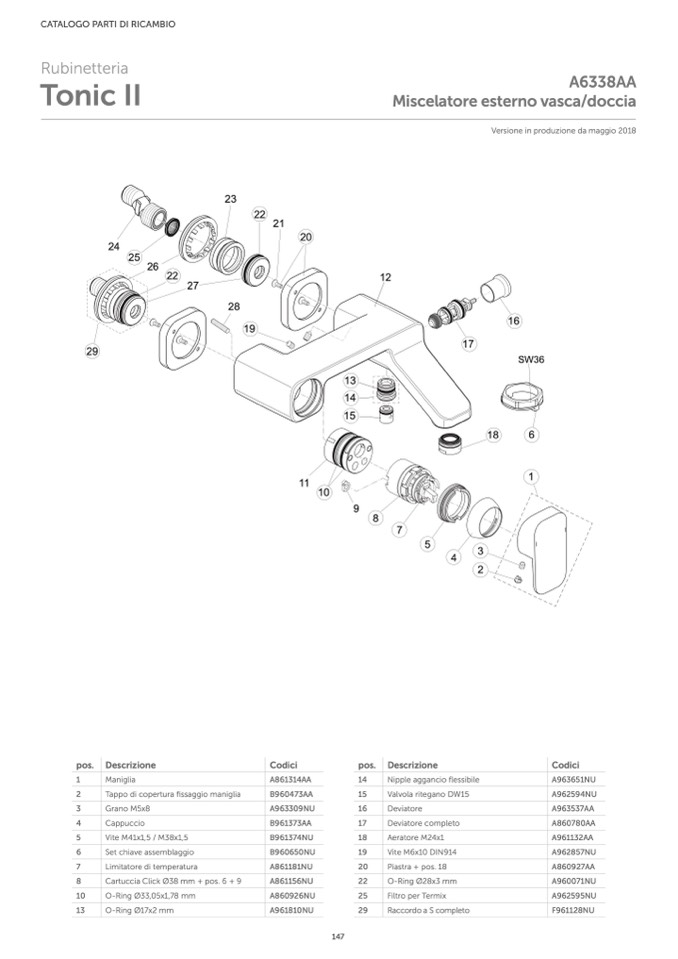

CATALOGO PARTI DI RICAMBIO

Rubinetteria

Tonic II

A6338AA

Miscelatore esterno vasca/doccia

24

25

26

22

27

29

23

22

21

20

pos. Descrizione

Codici

A861314AA

B960473AA

A963309NU

B961373AA

B961374NU

B960650NU

A861181NU

A861156NU

A860926NU

A961810NU

pos. Descrizione

Codici

A963651NU

A962594NU

A963537AA

A860780AA

A961132AA

A962857NU

A860927AA

A960071NU

A962595NU

F961128NU

1

Maniglia

2

Tappo di copertura fissaggio maniglia

3

Grano M5x8

4

Cappuccio

5

Vite M41x1,5 / M38x1,5

6

Set chiave assemblaggio

7

Limitatore di temperatura

8

Cartuccia Click Ø38 mm + pos. 6 + 9

10

O-Ring Ø33,05x1,78 mm

13

O-Ring Ø17x2 mm

14

Nipple aggancio flessibile

15

Valvola ritegano DW15

16

Deviatore

17

Deviatore completo

18

Aeratore M24x1

19

Vite M6x10 DIN914

20

Piastra + pos. 18

22

O-Ring Ø28x3 mm

25

Filtro per Termix

29

Raccordo a S completo

28

19

12

13

14

15

11

10

9

16

17

SW36

18

6

1

3

2

147

8

7

5

4

Versione in produzione da maggio 2018
