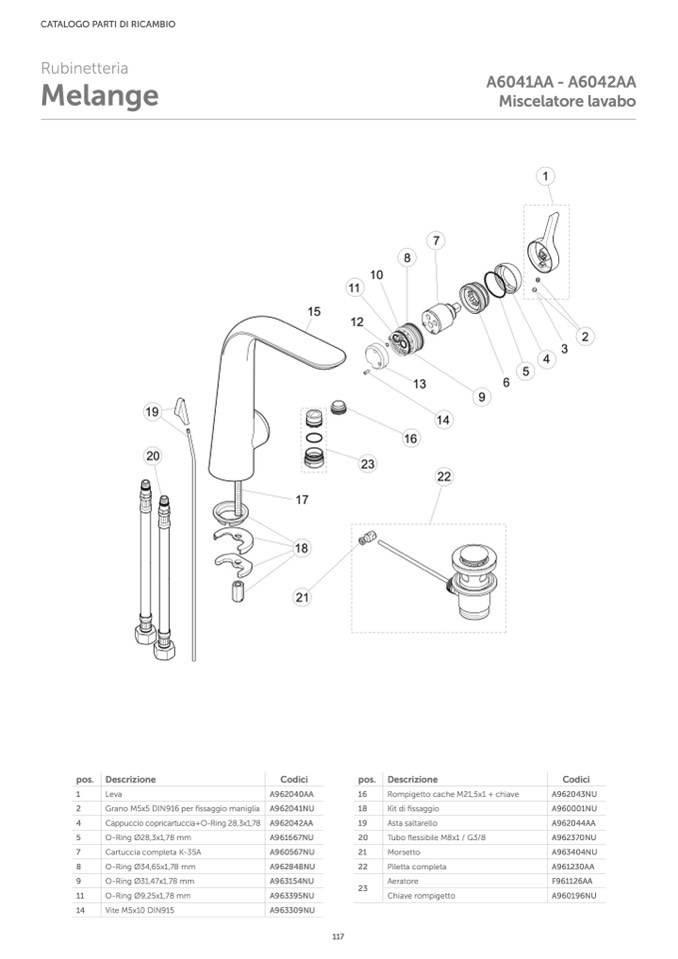

CATALOGO PARTI DI RICAMBIO

Rubinetteria

Melange

A6041AA - A6042AA

Miscelatore lavabo

1

19

20

13

9

6

14

16

23

22

pos. Descrizione

1

Leva

2

Grano M5x5 DIN916 per fissaggio maniglia

4

Cappuccio copricartuccia+O-Ring 28,3x1,78

5

O-Ring Ø28,3x1,78 mm

7

Cartuccia completa K-35A

8

O-Ring Ø34,65x1,78 mm

9

O-Ring Ø31,47x1,78 mm

11

O-Ring Ø9,25x1,78 mm

14

Vite M5x10 DIN915

Codici

A962040AA

A962041NU

A962042AA

A961667NU

A960567NU

A962848NU

A963154NU

A963395NU

A963309NU

pos. Descrizione

16

Rompigetto cache M21,5x1 + chiave

18

Kit di fissaggio

19

Asta saltarello

20

Tubo flessibile M8x1 / G3/8

21

Morsetto

22

Piletta completa

Codici

A962043NU

A960001NU

A962044AA

A962370NU

A963404NU

A961230AA

F961126AA

A960196NU

17

18

21

15

11

10

12

117

23

Aeratore

Chiave rompigetto

7

8

2

5

4

3
