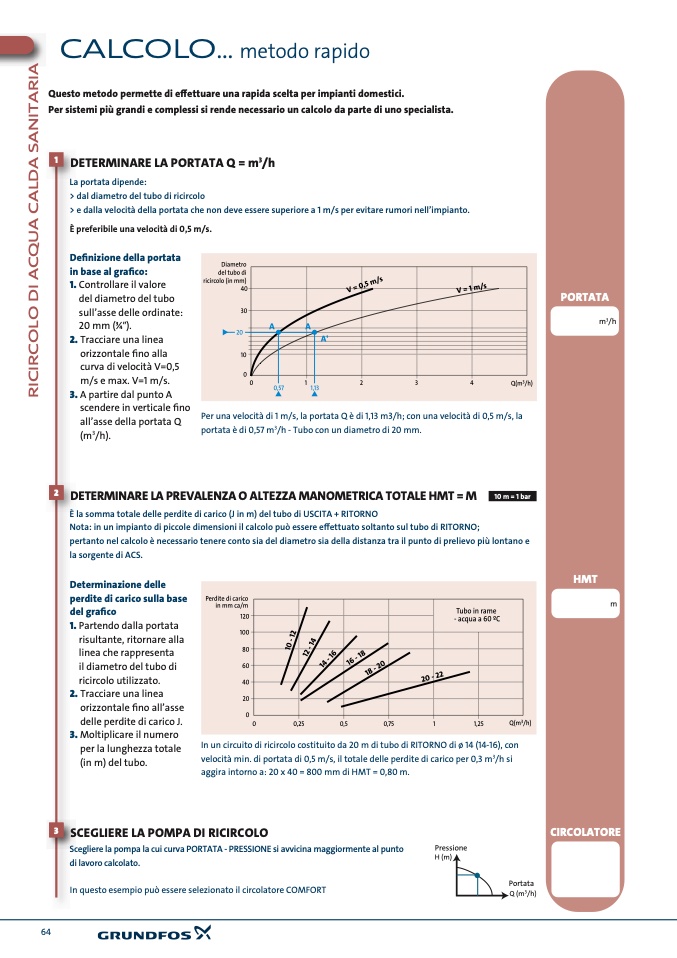

CALCOLO… metodo rapido
R
I
C
I
R
C
O
L
O
D
I
A
C
Q
U
A
C
A
L
D
A
S
A
N
I
T
A
R
I
A
Questo metodo permette di e
ffettuare una rapida scelta per impianti domestici.
Per sistemi più grandi e complessi si rende necessario un calcolo da parte di uno specialista.
1
DETERMINARE LA PORTATA Q = m3/
h
La portata dipende
:
> dal diametro del tubo di ricircol
o
> e dalla velocità della portata che non deve essere superiore a 1 m/s per evitare rumori nell’impianto
.
È preferibile una velocità di 0,5 m/s
.
De
finizione della portata
in base al gra
fico:
1.
Controllare il valor
e
del diametro del tubo
sull’asse delle ordinate:
20 mm (¾″).
2.
Tracciare
una line
a
orizzontale
fino alla
curva di velocità V=0,
5
m/s e max. V=1 m/s.
3.
A
partire dal punto A
scendere in verticale fino
all’asse della portata Q
(m3/h)
.
PORTAT
A
m3/h
Per una velocità di 1 m/s, la portata Q è di 1,13 m3/h; con una velocità di 0,5 m/s, la
portata è di 0,57 m3/h - Tubo con un diametro di 20 mm.
2
DETERMINARE LA PREVALENZA O ALTEZZA MANOMETRICA TOTALE HMT = M
10 m = 1 ba
r
È la somma totale delle perdite di carico (J in m) del tubo di USCITA + RITORNO
Nota: in un impianto di piccole dimensioni il calcolo può essere e
ffettuato soltanto sul tubo di RITORNO
;
pertanto nel calcolo è necessario tenere conto sia del diametro sia della distanza tra il punto di prelievo più lontano
e
la sorgente di ACS
.
Determinazione delle
perdite di carico sulla bas
e
del gra
fico
1.
Partendo dalla portat
a
risultante, ritornare alla
linea che rappresenta
il diametro del tubo di
ricircolo utilizzato.
2.
Tracciare una line
a
orizzontale
fino all’asse
delle perdite di carico J.
3.
Moltiplicare
il numer
o
per la lunghezza total
e
(in m) del tubo
.
HM
T
m
In un circuito di ricircolo costituito da 20 m di tubo di RITORNO di ø 14 (14-16), co
n
velocità min. di portata di 0,5 m/s, il totale delle perdite di carico per 0,3 m3/h s
i
aggira intorno a: 20 x 40 = 800 mm di HMT = 0,80 m.
3
SCEGLIERE LA POMPA DI RICIRCOL
O
Scegliere la pompa la cui curva PORTATA - PRESSIONE si avvicina maggiormente al punto
di lavoro calcolato.
In questo esempio può essere selezionato il circolatore COMFOR
T
CIRCOLATORE
Pressione
Pressio
n
H (m)
Portata
Débit
Q (m3/h
)
64
