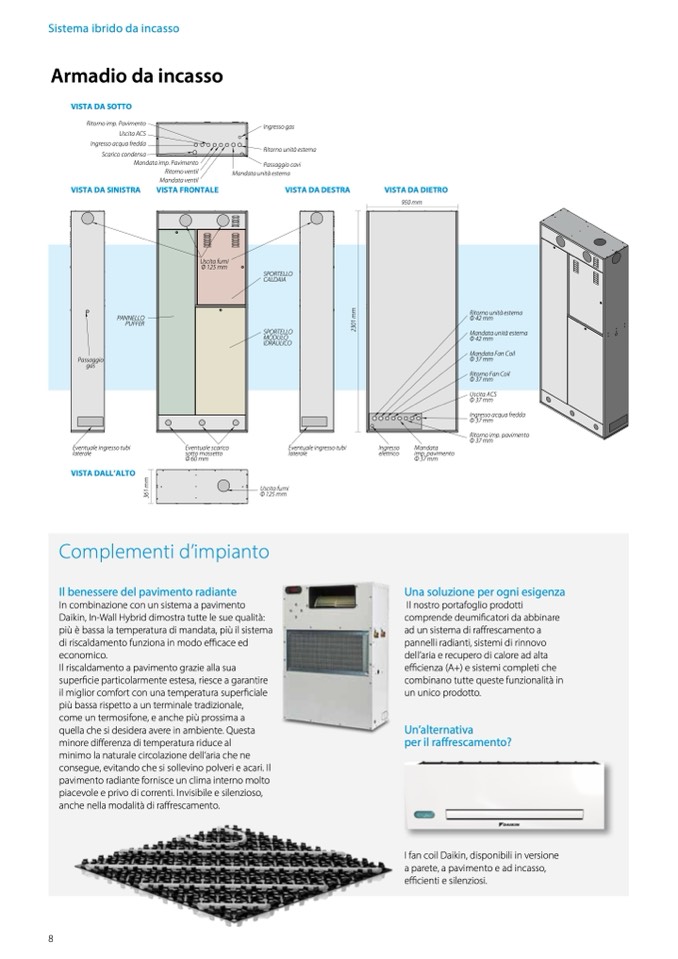

Sistema ibrido da incasso

Armadio da incasso

VISTA DA SOTTO

Ritorno imp. Pavimento

Uscita ACS

Ingresso acqua fredda

Scarico condensa

Mandata imp. Pavimento

Ingresso gas

Ritorno unità esterna

Passaggio cavi

Mandata unità esterna

3

6

1

m

m

2

3

0

1

m

m

8

VISTA DA SINISTRA

PANNELLO

PUFFER

Passaggio

gas

Eventuale ingresso tubi

laterale

VISTA DALL’ALTO

Ritorno ventil

Mandata ventil

VISTA FRONTALE

Uscita fumi

Ф 125 mm

VISTA DA DESTRA

SPORTELLO

CALDAIA

SPORTELLO

MODULO

IDRAULICO

Eventuale ingresso tubi

laterale

Uscita fumi

Ф 125 mm

VISTA DA DIETRO

Complementi d’impianto

Il benessere del pavimento radiante

In combinazione con un sistema a pavimento

Daikin, In-Wall Hybrid dimostra tutte le sue qualità:

più è bassa la temperatura di mandata, più il sistema

di riscaldamento funziona in modo efficace ed

economico.

Il riscaldamento a pavimento grazie alla sua

superficie particolarmente estesa, riesce a garantire

il miglior comfort con una temperatura superficiale

più bassa rispetto a un terminale tradizionale,

come un termosifone, e anche più prossima a

quella che si desidera avere in ambiente. Questa

minore differenza di temperatura riduce al

minimo la naturale circolazione dell’aria che ne

consegue, evitando che si sollevino polveri e acari. Il

pavimento radiante fornisce un clima interno molto

piacevole e privo di correnti. Invisibile e silenzioso,

anche nella modalità di raffrescamento.

Una soluzione per ogni esigenza

Il nostro portafoglio prodotti

comprende deumificatori da abbinare

ad un sistema di raffrescamento a

pannelli radianti, sistemi di rinnovo

dell’aria e recupero di calore ad alta

efficienza (A+) e sistemi completi che

combinano tutte queste funzionalità in

un unico prodotto.

Un’alternativa

per il raffrescamento?

I fan coil Daikin, disponibili in versione

a parete, a pavimento e ad incasso,

efficienti e silenziosi.

Eventuale scarico

sotto massetto

Ф 60 mm

Ingresso

elettrico

Mandata

imp. pavimento

Ф 37 mm

Ritorno unità esterna

Ф 42 mm

Mandata unità esterna

Ф 42 mm

Mandata Fan Coil

Ф 37 mm

Ritorno Fan Coil

Ф 37 mm

Uscita ACS

Ф 37 mm

Ingresso acqua fredda

Ф 37 mm

Ritorno imp. pavimento

Ф 37 mm

950 mm
