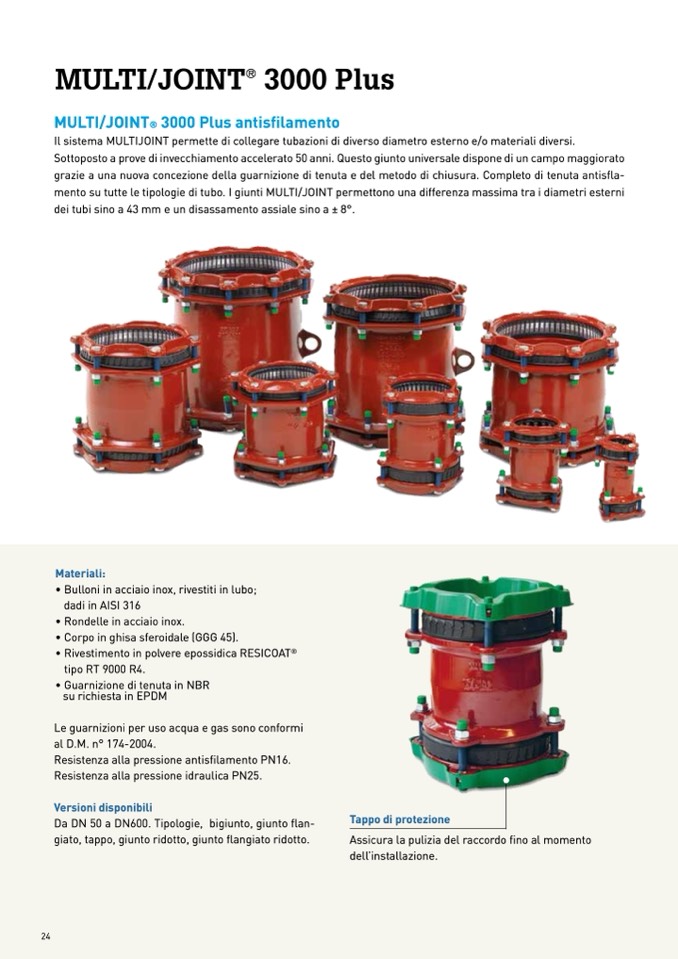

MULTI/JOINT

®

3000 Plus

MULTI/JOINT

®

3000 Plus antisfilamento

Il sistema MULTIJOINT permette di collegare tubazioni di diverso diametro esterno e/o materiali diversi.

Sottoposto a prove di invecchiamento accelerato 50 anni. Questo giunto universale dispone di un campo maggiorato

grazie a una nuova concezione della guarnizione di tenuta e del metodo di chiusura. Completo di tenuta antisfla-

mento su tutte le tipologie di tubo. I giunti MULTI/JOINT permettono una differenza massima tra i diametri esterni

dei tubi sino a 43 mm e un disassamento assiale sino a ± 8°.

Materiali:

• Bulloni in acciaio inox, rivestiti in lubo;

dadi in AISI 316

• Rondelle in acciaio inox.

• Corpo in ghisa sferoidale (GGG 45).

• Rivestimento in polvere epossidica RESICOAT

®

tipo RT 9000 R4.

• Guarnizione di tenuta in NBR

su richiesta in EPDM

Le guarnizioni per uso acqua e gas sono conformi

al D.M. n° 174-2004.

Resistenza alla pressione antisfilamento PN16.

Resistenza alla pressione idraulica PN25.

Versioni disponibili

Da DN 50 a DN600. Tipologie, bigiunto, giunto flan-

giato, tappo, giunto ridotto, giunto flangiato ridotto.

Tappo di protezione

Assicura la pulizia del raccordo fino al momento

dell’installazione.

24
