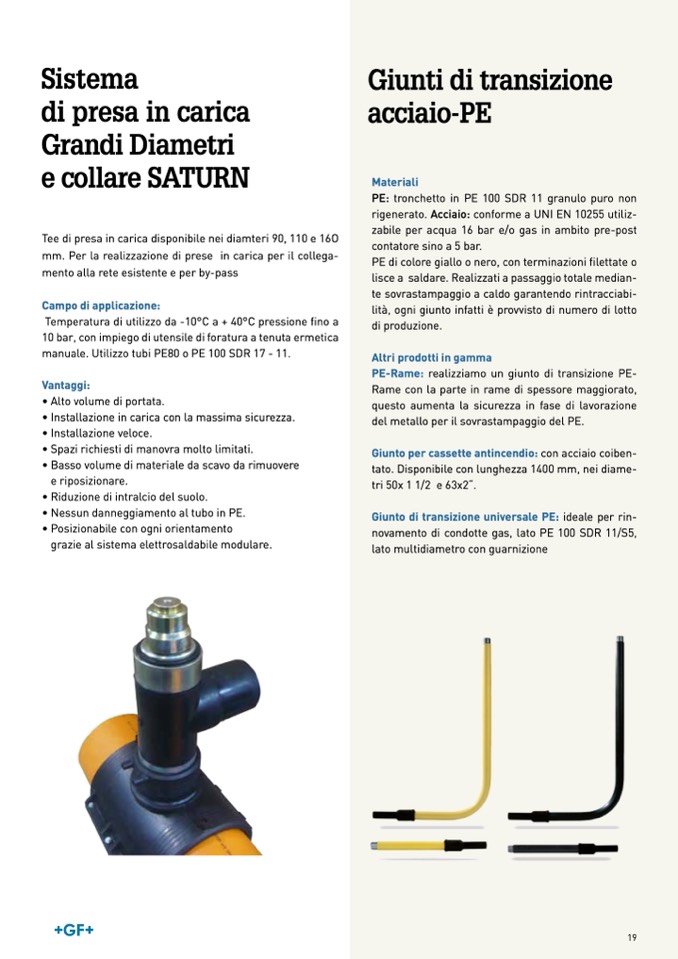

Sistema

di presa in carica

Grandi Diametri

e collare SATURN

Tee di presa in carica disponibile nei diamteri 90, 110 e 16O

mm. Per la realizzazione di prese in carica per il collega-

mento alla rete esistente e per by-pass

Campo di applicazione:

Temperatura di utilizzo da -10°C a + 40°C pressione fino a

10 bar, con impiego di utensile di foratura a tenuta ermetica

manuale. Utilizzo tubi PE80 o PE 100 SDR 17 - 11.

Vantaggi:

• Alto volume di portata.

• Installazione in carica con la massima sicurezza.

• Installazione veloce.

• Spazi richiesti di manovra molto limitati.

• Basso volume di materiale da scavo da rimuovere

e riposizionare.

• Riduzione di intralcio del suolo.

• Nessun danneggiamento al tubo in PE.

• Posizionabile con ogni orientamento

grazie al sistema elettrosaldabile modulare.

Giunti di transizione

acciaio-PE

Materiali

PE: tronchetto in PE 100 SDR 11 granulo puro non

rigenerato. Acciaio: conforme a UNI EN 10255 utiliz-

zabile per acqua 16 bar e/o gas in ambito pre-post

contatore sino a 5 bar.

PE di colore giallo o nero, con terminazioni filettate o

lisce a saldare. Realizzati a passaggio totale median-

te sovrastampaggio a caldo garantendo rintracciabi-

lità, ogni giunto infatti è provvisto di numero di lotto

di produzione.

Altri prodotti in gamma

PE-Rame: realizziamo un giunto di transizione PE-

Rame con la parte in rame di spessore maggiorato,

questo aumenta la sicurezza in fase di lavorazione

del metallo per il sovrastampaggio del PE.

Giunto per cassette antincendio: con acciaio coiben-

tato. Disponibile con lunghezza 1400 mm, nei diame-

tri 50x 1 1/2 e 63x2“.

Giunto di transizione universale PE: ideale per rin-

novamento di condotte gas, lato PE 100 SDR 11/S5,

lato multidiametro con guarnizione

19
