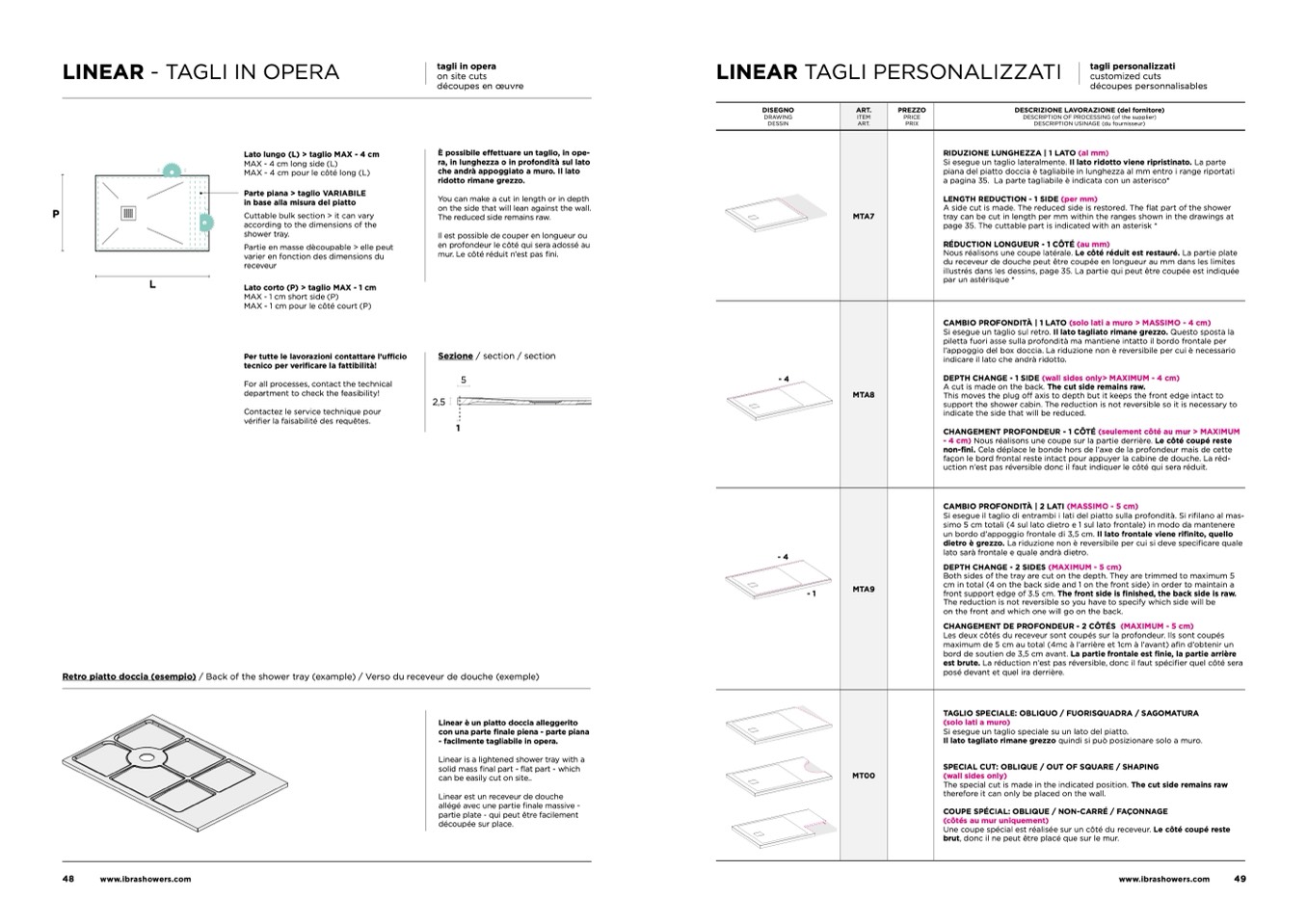

LINEAR - TAGLI IN OPERA

Lato lungo (L) > taglio MAX - 4 cm

tagli in opera

on site cuts

découpes en œuvre

È possibile effettuare un taglio, in ope-

ra, in lunghezza o in profondità sul lato

che andrà appoggiato a muro. Il lato

ridotto rimane grezzo.

You can make a cut in length or in depth

on the side that will lean against the wall.

The reduced side remains raw.

Il est possible de couper en longueur ou

en profondeur le côté qui sera adossé au

mur. Le côté réduit n’est pas fini.

Sezione / section / section

5

LINEAR TAGLI PERSONALIZZATI

tagli personalizzati

customized cuts

ART.

ITEM

ART.

MTA7

MTA8

MTA9

MT00

DISEGNO

DRAWING

DESSIN

PREZZO

PRICE

PRIX

découpes personnalisables

DESCRIZIONE LAVORAZIONE (del fornitore)

DESCRIPTION OF PROCESSING (of the supplier)

DESCRIPTION USINAGE (du fournisseur)

RIDUZIONE LUNGHEZZA | 1 LATO (al mm)

Si esegue un taglio lateralmente. Il lato ridotto viene ripristinato. La parte

piana del piatto doccia è tagliabile in lunghezza al mm entro i range riportati

a pagina 35. La parte tagliabile è indicata con un asterisco*

LENGTH REDUCTION - 1 SIDE (per mm)

A side cut is made. The reduced side is restored. The flat part of the shower

tray can be cut in length per mm within the ranges shown in the drawings at

page 35. The cuttable part is indicated with an asterisk *

RÉDUCTION LONGUEUR - 1 CÔTÉ (au mm)

Nous réalisons une coupe latérale. Le côté réduit est restauré. La partie plate

du receveur de douche peut être coupée en longueur au mm dans les limites

illustrés dans les dessins, page 35. La partie qui peut être coupée est indiquée

par un astérisque *

CAMBIO PROFONDITÀ | 1 LATO (solo lati a muro > MASSIMO - 4 cm)

Si esegue un taglio sul retro. Il lato tagliato rimane grezzo. Questo sposta la

piletta fuori asse sulla profondità ma mantiene intatto il bordo frontale per

l’appoggio del box doccia. La riduzione non è reversibile per cui è necessario

indicare il lato che andrà ridotto.

DEPTH CHANGE - 1 SIDE (wall sides only> MAXIMUM - 4 cm)

A cut is made on the back. The cut side remains raw.

This moves the plug off axis to depth but it keeps the front edge intact to

support the shower cabin. The reduction is not reversible so it is necessary to

indicate the side that will be reduced.

CHANGEMENT PROFONDEUR - 1 CÔTÉ (seulement côté au mur > MAXIMUM

- 4 cm) Nous réalisons une coupe sur la partie derrière. Le côté coupé reste

non-fini. Cela déplace le bonde hors de l’axe de la profondeur mais de cette

façon le bord frontal reste intact pour appuyer la cabine de douche. La réd-

uction n’est pas réversible donc il faut indiquer le côté qui sera réduit.

CAMBIO PROFONDITÀ | 2 LATI (MASSIMO - 5 cm)

Si esegue il taglio di entrambi i lati del piatto sulla profondità. Si rifilano al mas-

simo 5 cm totali (4 sul lato dietro e 1 sul lato frontale) in modo da mantenere

un bordo d’appoggio frontale di 3,5 cm. Il lato frontale viene rifinito, quello

dietro è grezzo. La riduzione non è reversibile per cui si deve specificare quale

lato sarà frontale e quale andrà dietro.

DEPTH CHANGE - 2 SIDES (MAXIMUM - 5 cm)

Both sides of the tray are cut on the depth. They are trimmed to maximum 5

cm in total (4 on the back side and 1 on the front side) in order to maintain a

front support edge of 3.5 cm. The front side is finished, the back side is raw.

The reduction is not reversible so you have to specify which side will be

on the front and which one will go on the back.

CHANGEMENT DE PROFONDEUR - 2 CÔTÉS (MAXIMUM - 5 cm)

Les deux côtés du receveur sont coupés sur la profondeur. Ils sont coupés

maximum de 5 cm au total (4mc à l’arrière et 1cm à l’avant) afin d’obtenir un

bord de soutien de 3,5 cm avant. La partie frontale est finie, la partie arrière

est brute. La réduction n’est pas réversible, donc il faut spécifier quel côté sera

posé devant et quel ira derrière.

TAGLIO SPECIALE: OBLIQUO / FUORISQUADRA / SAGOMATURA

(solo lati a muro)

Si esegue un taglio speciale su un lato del piatto.

Il lato tagliato rimane grezzo quindi si può posizionare solo a muro.

SPECIAL CUT: OBLIQUE / OUT OF SQUARE / SHAPING

(wall sides only)

The special cut is made in the indicated position. The cut side remains raw

therefore it can only be placed on the wall.

COUPE SPÉCIAL: OBLIQUE / NON-CARRÉ / FAÇONNAGE

(côtés au mur uniquement)

Une coupe spécial est réalisée sur un côté du receveur. Le côté coupé reste

brut, donc il ne peut être placé que sur le mur.

P

MAX - 4 cm long side (L)

MAX - 4 cm pour le côté long (L)

Parte piana > taglio VARIABILE

in base alla misura del piatto

Cuttable bulk section > it can vary

according to the dimensions of the

shower tray.

Partie en masse dècoupable > elle peut

varier en fonction des dimensions du

receveur

Lato corto (P) > taglio MAX - 1 cm

MAX - 1 cm short side (P)

MAX - 1 cm pour le côté court (P)

Per tutte le lavorazioni contattare l’ufficio

tecnico per verificare la fattibilità!

For all processes, contact the technical

department to check the feasibility!

L

LINEAR

2,5

Contactez le service technique pour

LINEAR

Retro piatto doccia (esempio) / Back of the shower tray (examp

W

le)

A

/

L

Ve

L

rso du receveur de douche (exemple)

1

Linear è un piatto doccia alleggerito

con una parte finale piena - parte piana

- facilmente tagliabile in opera.

FEEL

2,5

- 1

ELLE

5

3

ELLE

2,5

Linear est un receveur de douche

3

5

-4

- 4

vérifier la faisabilité des requêtes.

1

10

PARALLEL

3

Linear is a lightened shower tray with a

solid ma5ss final part - flat part - which

can be easily cut on site..

allégé avec une partie finale massive -

2

partie plate - qui peut être facilement

découpée sur place.

48
