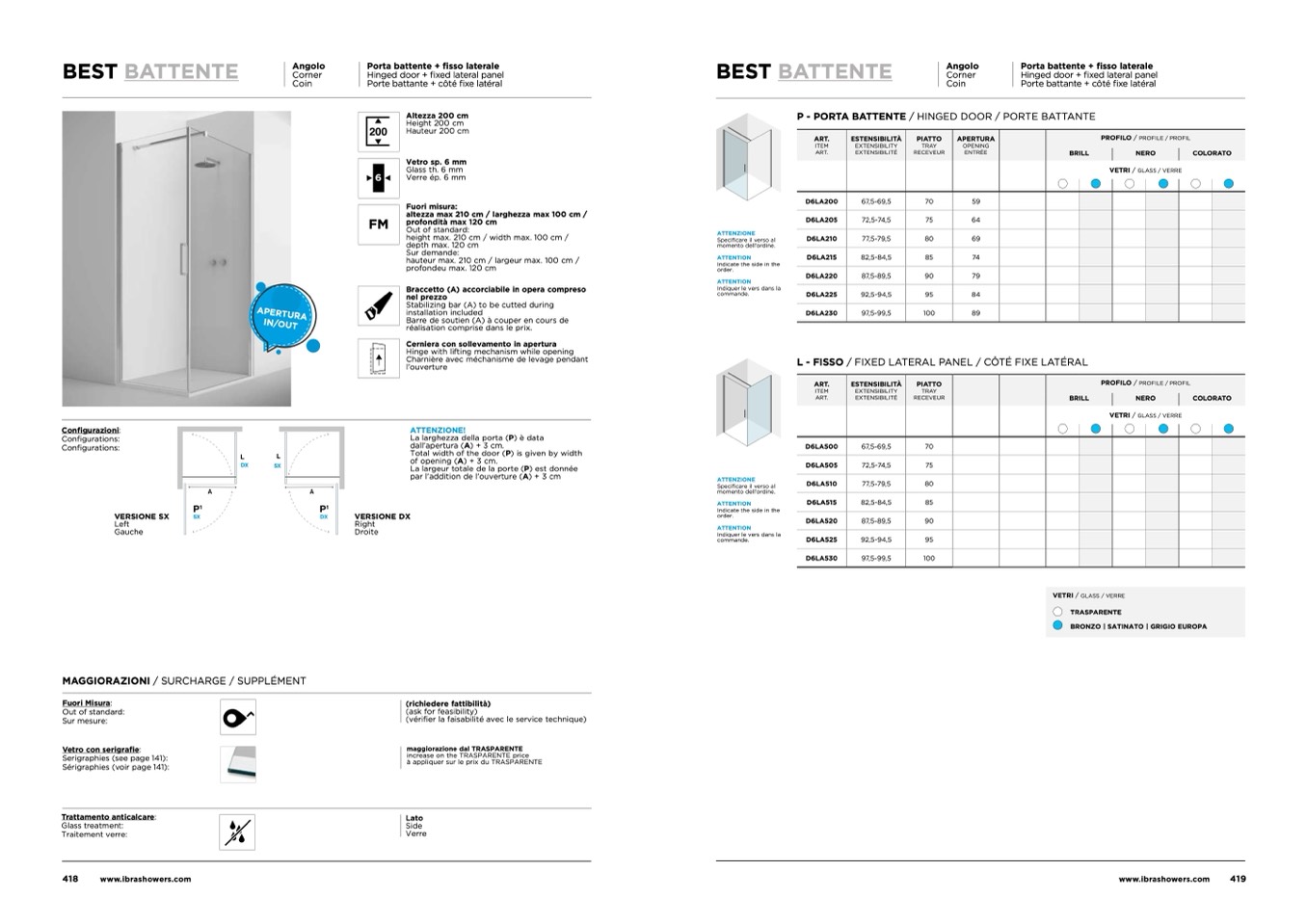

BEST BATTENTE
Angolo
Corner
Coin
Porta battente + fisso laterale
Hinged door + fixed lateral panel
Porte battante + côté fixe latéral
Angolo
Porta battente + fisso laterale
BEST BATTENTE
Corner
Hinged door + fixed lateral panel
Coin
Porte battante + côté fixe latéral
P - PORTA BATTENTE / HINGED DOOR / PORTE BATTANTE
Altezza 200 cm
Height 200 cm
Hauteur 200 cm
Vetro sp. 6 mm
Glass th. 6 mm
Verre ép. 6 mm
Fuori misura:
altezza max 210 cm / larghezza max 100 cm /
profondità max 120 cm
Out of standard:
height max. 210 cm / width max. 100 cm /
depth max. 120 cm
Sur demande:
hauteur max. 210 cm / largeur max. 100 cm /
profondeu max. 120 cm
Braccetto (A) accorciabile in opera compreso
nel prezzo
Stabilizing bar (A) to be cutted during
installation included
Barre de soutien (A) à couper en cours de
réalisation comprise dans le prix.
Cerniera con sollevamento in apertura
Hinge with lifting mechanism while opening
Charnière avec méchanisme de levage pendant
l’ouverture
ATTENZIONE!
La larghezza della porta (P) è data
dall’apertura (A) + 3 cm.
Total width of the door (P) is given by width
of opening (A) + 3 cm.
La largeur totale de la porte (P) est donnée
par l’addition de l’ouverture (A) + 3 cm
VETRI / GLASS / VERRE
ART.
ITEM
ART.
ESTENSIBILITÀ
EXTENSIBILITY
EXTENSIBILITÉ
PIATTO
TRAY
RECEVEUR
APERTURA
OPENING
ENTRÉE
PROFILO / PROFILE / PROFIL
BRILL
NERO
COLORATO
FM
ATTENZIONE
Specificare il verso al
momento dell’ordine.
D6LA200
67,5-69,5
D6LA205
72,5-74,5
D6LA210
77,5-79,5
70
59
75
64
80
69
85
74
90
79
95
84
100
89
ATTENTION
D6LA215
82,5-84,5
Indicate the side in the
order.
D6LA220
87,5-89,5
ATTENTION
Indiquer le vers dans la
commande.
D6LA225
92,5-94,5
APERTURA
IN/OUT
L
L
DX
SX
D6LA230
97,5-99,5
L - FISSO / FIXED LATERAL PANEL / CÔTÉ FIXE LATÉRAL
D6LA500
67,5-69,5
70
D6LA505
72,5-74,5
75
D6LA510
77,5-79,5
80
VETRI / GLASS / VERRE
ART.
ITEM
ART.
ESTENSIBILITÀ
EXTENSIBILITY
EXTENSIBILITÉ
PIATTO
TRAY
RECEVEUR
PROFILO / PROFILE / PROFIL
BRILL
NERO
COLORATO
Configurazioni:
Configurations:
Configurations:
VERSIONE SX
SX
Left
Gauche
ATTENZIONE
Specificare il verso al
momento dell’ordine.
L
L
DX
VERSIONE DX
Right
Droite
ATTENTION
D6LA515
82,5-84,5
85
Indicate the side in the
order.
D6LA520
87,5-89,5
90
ATTENTION
Indiquer le vers dans la
commande.
D6LA525
92,5-94,5
95
D6LA530
97,5-99,5
100
VETRI / GLASS / VERRE
TRASPARENTE
BRONZO | SATINATO | GRIGIO EUROPA
MAGGIORAZIONI / SURCHARGE / SUPPLÉMENT
Fuori Misura:
Out of standard:
Sur mesure:
Vetro con serigrafie:
Serigraphies (see page 141):
Sérigraphies (voir page 141):
Trattamento anticalcare:
Glass treatment:
Traitement verre:
(richiedere fattibilità)
(ask for feasibility)
(vérifier la faisabilité avec le service technique)
maggiorazione dal TRASPARENTE
increase on the TRASPARENTE price
à appliquer sur le prix du TRASPARENTE
Lato
Side
Verre
418
