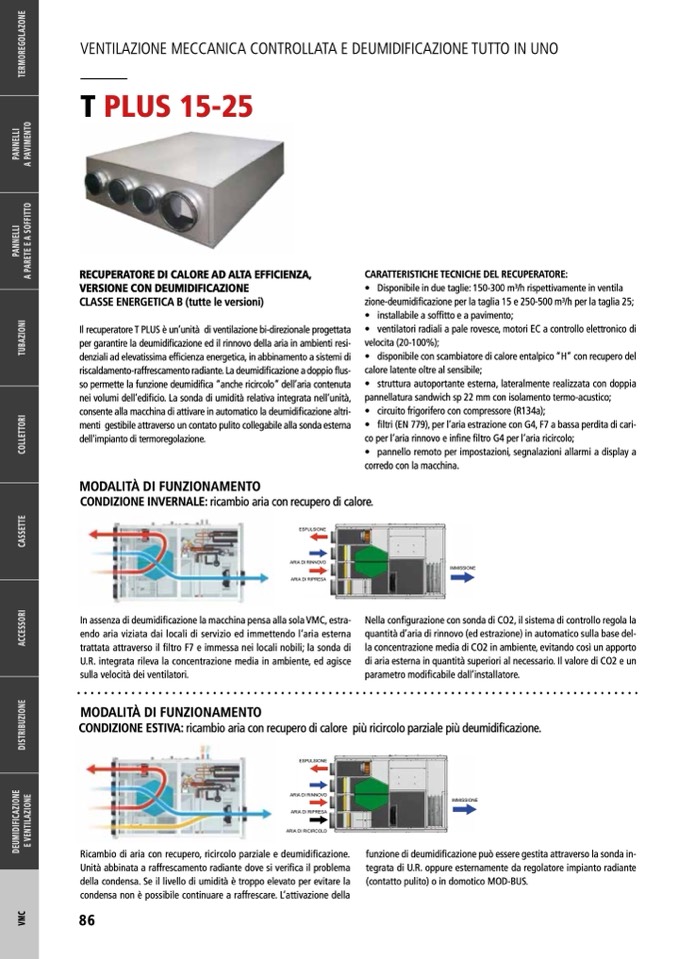

VENTILAZIONE MECCANICA CONTROLLATA E DEUMIDIFICAZIONE TUTTO IN UNO

T PLUS 15-25

RECUPERATORE DI CALORE AD ALTA EFFICIENZA,

VERSIONE CON DEUMIDIFICAZIONE

CLASSE ENERGETICA B (tutte le versioni)

Il recuperatore T PLUS

è un’unit

à di ventilazione bi-direzionale progettata

per garantire la deumidificazione ed il rinnovo della aria in ambienti resi-

denziali ad elevatissima ef

ficienza energetica, in abbinamento a sistemi di

riscaldamento-raffrescamento radiante. La deumidi

ficazione a doppio flus-

so permette la funzione deumidifica “anche ricircolo” dell’aria contenuta

nei volumi dell’edi

ficio. La sonda di umidità relativa integrata nell’unità,

consente alla macchina di attivare in automatico la deumidificazione altri-

menti gestibile attraverso un contato pulito collegabile alla sonda esterna

ESPULSIONE

dell'impianto di termoregolazione.

ARIA DI RINNOVO

ARIA DI RIPRESA

MODALITÀ DI FUNZIONAMENTO

ARIA DI RICIRCOLO

CONDIZIONE INVERNALE: ricambio aria con recupero di calore.

ESPULSIONE

ARIA DI RINNOVO

ARIA DI RIPRESA

In assenza di deumidificazione la macchina pensa alla sola VMC, estra-

endo aria viziata dai locali di servizio ed immettendo l’aria esterna

trattata attraverso il filtro F7 e immessa nei locali nobili; la sonda di

U.R. integrata rileva la concentrazione media in ambiente, ed agisce

sulla velocità dei ventilatori.

MODALITÀ DI FUNZIONAMENTO

IMMISSIONE

Nella configurazione con sonda di CO2, il sistema di controllo regola la

quantit

à d’aria di rinnovo (ed estrazione) in automatico sulla base del-

la concentrazione media di CO2 in ambiente, evitando così un apporto

di aria esterna in quantit

à superiori al necessario. Il valore di CO2 e un

parametro modi

ficabile dall’installatore.

CONDIZIONE ESTIVA: ricambio aria con recupero di calore pi

ù ricircolo parziale pi

ù deumidi

ficazione.

E

N

O

E

N

ARIA DI RINNOVO

Z

I

I

O

A

Z

ARIA DI RIPRESA

C

A

I

F

L

I

I

T

D

I

N

ARIA DI RICIRCOLO

M

V

E

U

E

E

D

Ricambio di aria con recupero, ricircolo parziale e deumidificazione.

IMMISSIONE

funzione di deumidificazione può essere gestita attraverso la sonda in-

tegrata di U.R. oppure esternamente da regolatore impianto radiante

(contatto pulito) o in domotico MOD-BUS.

IMMISSIONE

C

M

V

Unità abbinata a raffrescamento radiante dove si verifica

ESP

i

U

l

LS

p

IO

r

N

o

E

blema

della condensa. Se il livello di umidità è troppo elevato per evitare la

condensa non è possibile continuare a raffrescare. L’attivazione della

ARIA DI RINNOVO

86

ARIA DI RIPRESA

ESPULSIONE

CARATTERISTICHE TECNICHE DEL RECUPERATORE:

• Disponibile in due taglie: 150-300 m3/h rispettivamente in ventila

zione-deumidificazione per la taglia 15 e 250-500 m3/h per la taglia 25;

• installabile a soffitto e a pavimento;

• ventilatori radiali a pale rovesce, motori EC a controllo elettronico di

velocita (20-100%);

• disponibile con scambiatore di calore entalpico “H” con recupero del

calore latente oltre al sensibile;

• struttura autoportante esterna, lateralmente realizzata con doppia

pannellatura sandwich sp 22 mm con isolamento termo-acustico;

• circuito frigorifero con compressore (R134a);

•

filtri (EN 779), per l’aria estrazione con G4, F7 a bassa perdita di cari-

co per l’aria rinnovo e infine filtro G4 per l’aria ricircolo;

• pannello remoto per impostazioni, segnalazioni allarmi a display a

corredo con la macchina.
