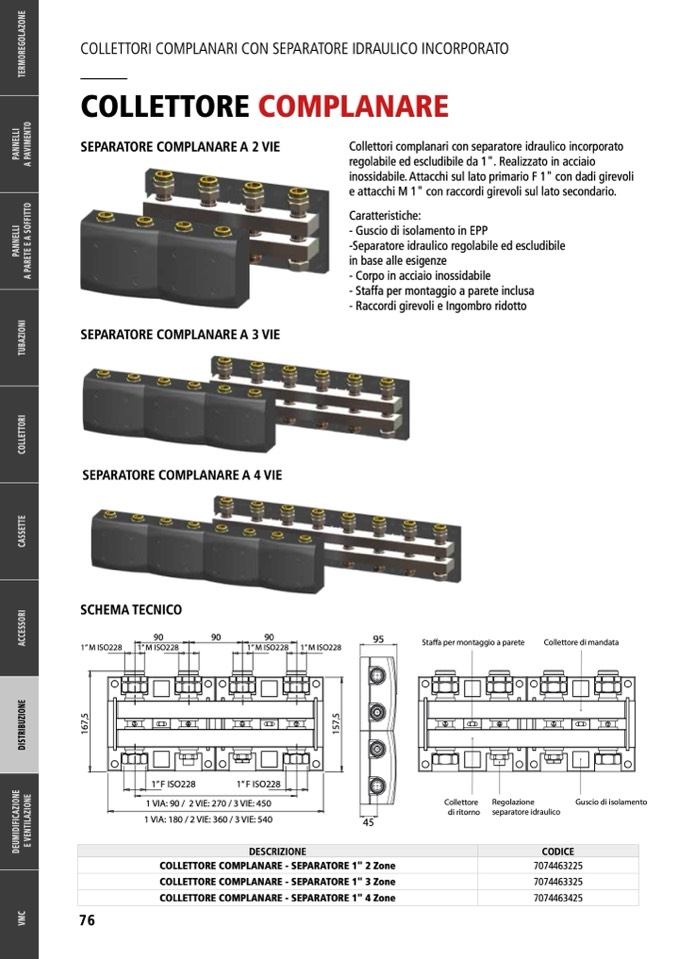

COLLETTORI COMPLANARI CON SEPARATORE IDRAULICO INCORPORATO

COLLETTORE COMPLANARE

SEPARATORE COMPLANARE A 2 VIE

Collettori complanari con separatore idraulico incorporato

regolabile ed escludibile da 1". Realizzato in acciaio

inossidabile. Attacchi sul lato primario F 1" con dadi girevoli

e attacchi M 1" con raccordi girevoli sul lato secondario.

Caratteristiche:

- Guscio di isolamento in EPP

-Separatore idraulico regolabile ed escludibile

in base alle esigenze

- Corpo in acciaio inossidabile

- Staffa per montaggio a parete inclusa

- Raccordi girevoli e Ingombro ridotto

SEPARATORE COMPLANARE A 3 VIE

SEPARATORE COMPLANARE A 4 VIE

SCHEMA TECNICO

1” M ISO228

90

90

90

1” M ISO228

1” M ISO228

1” F ISO228

1” F ISO228

1 VIA: 90 / 2 VIE: 270 / 3 VIE: 450

1 VIA: 180 / 2 VIE: 360 / 3 VIE: 540

1” M ISO228

95

45

1” M ISO228

90

90

90

1” M ISO228

1” M ISO228

1” F ISO228

1” F ISO228

1 VIA: 90 / 2 VIE: 270 / 3 VIE: 450

1 VIA: 180 / 2 VIE: 360 / 3 VIE: 540

1” M ISO228

95

Staffa per montaggio a parete

Collettore di mandata

1

6

7

,

5

4

5

1

5

7

,

5

9

5

1

6

7

,

5

4

5

1

5

7

,

5

9

5

DESCRIZIONE

CODICE

76

COLLETTORE COMPLANARE - SEPARATORE 1" 2 Zone

COLLETTORE COMPLANARE - SEPARATORE 1" 3 Zone

COLLETTORE COMPLANARE - SEPARATORE 1" 4 Zone

7074463225

7074463325

7074463425

Sta

ffa per montaggio a parete

Collettore di mandata

45

Collettore

di ritorno

Regolazione

separatore idraulico

Guscio di isolamento
