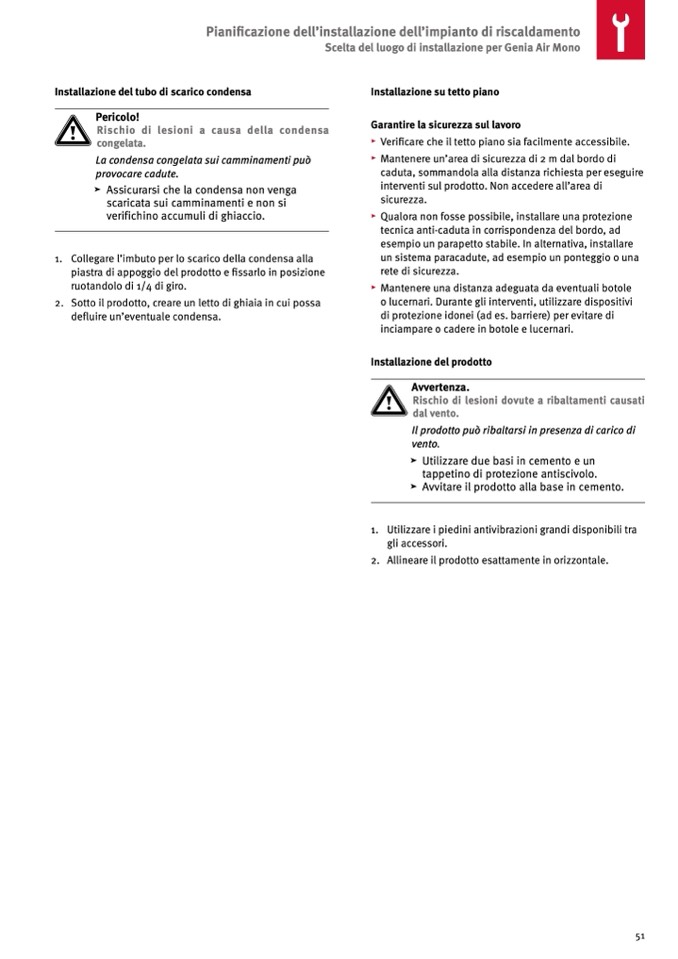

Installazione del tubo di scarico condensa
a
Pericolo!
Rischio di lesioni a causa della condensa
congelata.
La condensa congelata sui camminamenti può
provocare cadute.
>
Assicurarsi che la condensa non venga
scaricata sui camminamenti e non si
verifichino accumuli di ghiaccio.
1. Collegare l’imbuto per lo scarico della condensa alla
piastra di appoggio del prodotto e fissarlo in posizione
ruotandolo di 1/4 di giro.
2. Sotto il prodotto, creare un letto di ghiaia in cui possa
defluire un’eventuale condensa.
Installazione su tetto piano
Garantire la sicurezza sul lavoro
▸ Verificare che il tetto piano sia facilmente accessibile.
▸ Mantenere un’area di sicurezza di 2 m dal bordo di
caduta, sommandola alla distanza richiesta per eseguire
interventi sul prodotto. Non accedere all’area di
sicurezza.
▸ Qualora non fosse possibile, installare una protezione
tecnica anti-caduta in corrispondenza del bordo, ad
esempio un parapetto stabile. In alternativa, installare
un sistema paracadute, ad esempio un ponteggio o una
rete di sicurezza.
▸ Mantenere una distanza adeguata da eventuali botole
o lucernari. Durante gli interventi, utilizzare dispositivi
di protezione idonei (ad es. barriere) per evitare di
inciampare o cadere in botole e lucernari.
Installazione del prodotto
a
Avvertenza.
Rischio di lesioni dovute a ribaltamenti causati
dal vento.
Il prodotto può ribaltarsi in presenza di carico di
vento.
>
Utilizzare due basi in cemento e un
tappetino di protezione antiscivolo.
>
Avvitare il prodotto alla base in cemento.
1. Utilizzare i piedini antivibrazioni grandi disponibili tra
gli accessori.
2. Allineare il prodotto esattamente in orizzontale.
Pianificazione dell’installazione dell’impianto di riscaldamento
Scelta del luogo di installazione per Genia Air Mono
51
