Condizioni: in particolare per l’installazione a muro

Installazione a terra

Creazione del basamento

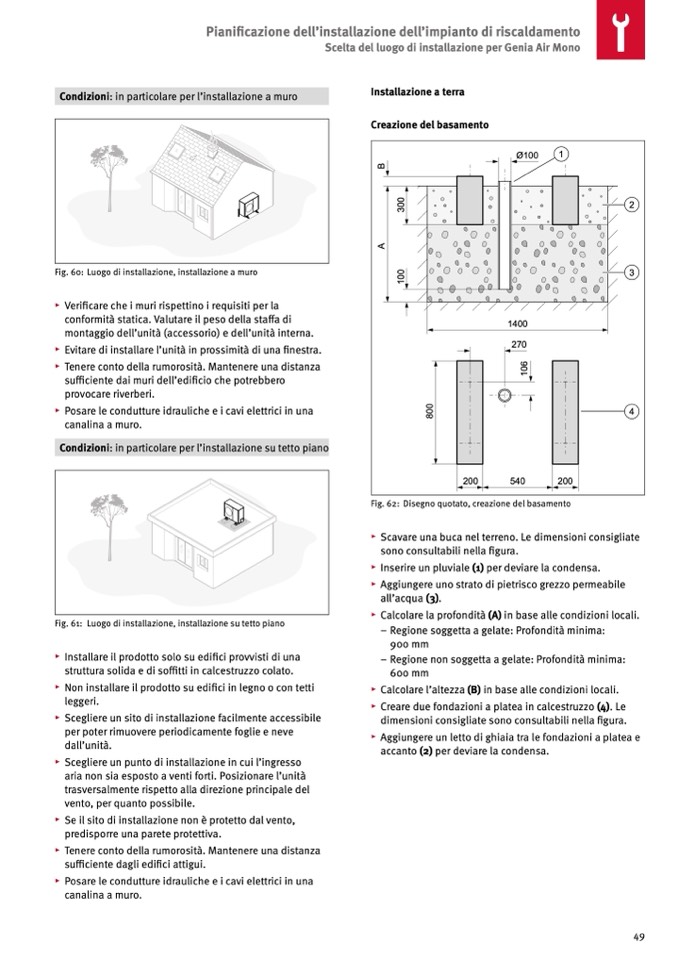

Fig. 60: Luogo di installazione, installazione a muro

▸ Verificare che i muri rispettino i requisiti per la

conformità statica. Valutare il peso della staffa di

montaggio dell’unità (accessorio) e dell’unità interna.

▸ Evitare di installare l’unità in prossimità di una finestra.

▸ Tenere conto della rumorosità. Mantenere una distanza

sufficiente dai muri dell’edificio che potrebbero

provocare riverberi.

▸ Posare le condutture idrauliche e i cavi elettrici in una

canalina a muro.

Condizioni: in particolare per l’installazione su tetto piano

Pianificazione dell’installazione dell’impianto di riscaldamento

Scelta del luogo di installazione per Genia Air Mono

Ø100

1

270

200

540

200

2

3

4

8

0

0

1

0

6

A

B

1

0

0

3

0

0

1400

Fig. 61: Luogo di installazione, installazione su tetto piano

▸ Installare il prodotto solo su edifici provvisti di una

struttura solida e di soffitti in calcestruzzo colato.

▸ Non installare il prodotto su edifici in legno o con tetti

leggeri.

▸ Scegliere un sito di installazione facilmente accessibile

per poter rimuovere periodicamente foglie e neve

dall’unità.

▸ Scegliere un punto di installazione in cui l’ingresso

aria non sia esposto a venti forti. Posizionare l’unità

trasversalmente rispetto alla direzione principale del

vento, per quanto possibile.

▸ Se il sito di installazione non è protetto dal vento,

predisporre una parete protettiva.

▸ Tenere conto della rumorosità. Mantenere una distanza

sufficiente dagli edifici attigui.

▸ Posare le condutture idrauliche e i cavi elettrici in una

canalina a muro.

Fig. 62: Disegno quotato, creazione del basamento

▸ Scavare una buca nel terreno. Le dimensioni consigliate

sono consultabili nella figura.

▸ Inserire un pluviale (1) per deviare la condensa.

▸ Aggiungere uno strato di pietrisco grezzo permeabile

all’acqua (3).

▸ Calcolare la profondità (A) in base alle condizioni locali.

– Regione soggetta a gelate: Profondità minima:

900 mm

– Regione non soggetta a gelate: Profondità minima:

600 mm

▸ Calcolare l’altezza (B) in base alle condizioni locali.

▸ Creare due fondazioni a platea in calcestruzzo (4). Le

dimensioni consigliate sono consultabili nella figura.

▸ Aggiungere un letto di ghiaia tra le fondazioni a platea e

accanto (2) per deviare la condensa.
