Pianificazione dell’installazione dell’impianto di riscaldamento

Scelta del luogo di installazione per Genia Air Mono

Zona di protezione per installazione a terra in

corrispondenza di un angolo dell’edi

ficio

A

B

E

F

D

G

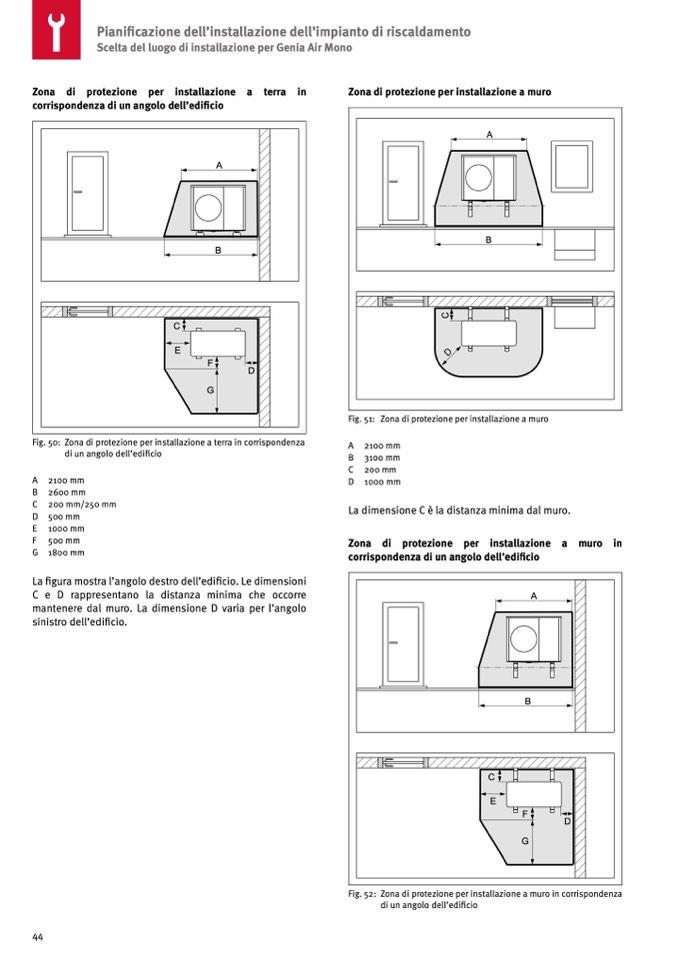

Fig. 50: Zona di protezione per installazione a terra in corrispondenza

di un angolo dell’edificio

A 2100 mm

B 2600 mm

C 200 mm/250 mm

D 500 mm

E 1000 mm

F 500 mm

G 1800 mm

La figura mostra l’angolo destro dell’edificio. Le dimensioni

C e D rappresentano la distanza minima che occorre

mantenere dal muro. La dimensione D varia per l’angolo

sinistro dell’edificio.

Zona di protezione per installazione a muro

44

C

A

B

C

Fig. 51: Zona di protezione per installazione a muro

A 2100 mm

B 3100 mm

C 200 mm

D 1000 mm

La dimensione C è la distanza minima dal muro.

Zona di protezione per installazione a muro in

corrispondenza di un angolo dell’edificio

A

B

C

E

F

D

G

Fig. 52: Zona di protezione per installazione a muro in corrispondenza

di un angolo dell’edificio
