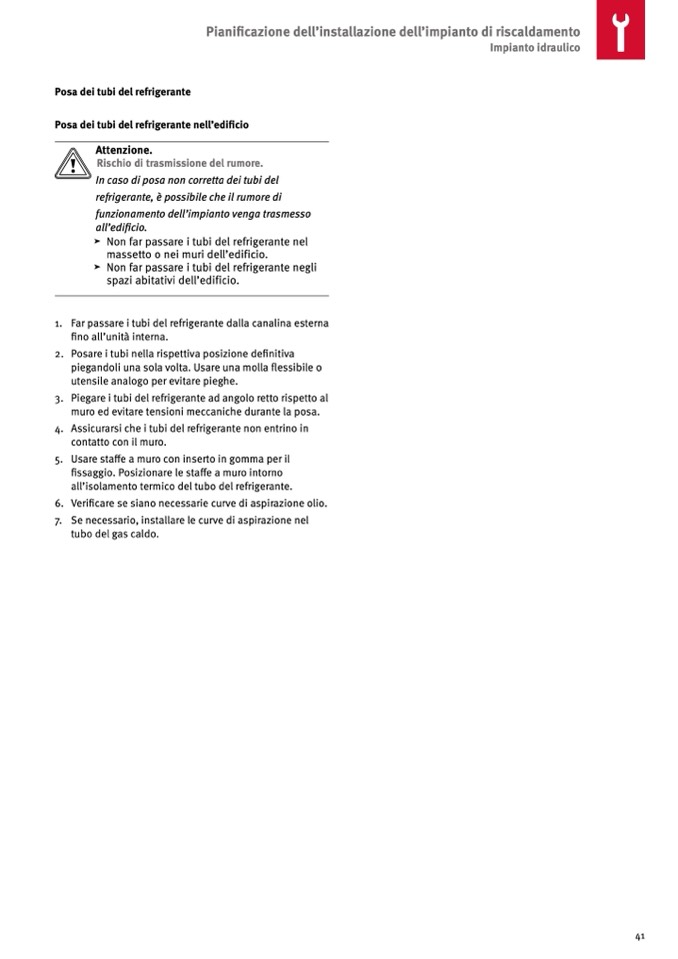

Pianificazione dell’installazione dell’impianto di riscaldamento

Impianto idraulico

Posa dei tubi del refrigerante

Posa dei tubi del refrigerante nell’edificio

b

Attenzione.

Rischio di trasmissione del rumore.

In caso di posa non corretta dei tubi del

refrigerante, è possibile che il rumore di

funzionamento dell’impianto venga trasmesso

all’edificio.

>

Non far passare i tubi del refrigerante nel

massetto o nei muri dell’edificio.

>

Non far passare i tubi del refrigerante negli

spazi abitativi dell’edificio.

1. Far passare i tubi del refrigerante dalla canalina esterna

fino all’unità interna.

2. Posare i tubi nella rispettiva posizione definitiva

piegandoli una sola volta. Usare una molla flessibile o

utensile analogo per evitare pieghe.

3. Piegare i tubi del refrigerante ad angolo retto rispetto al

muro ed evitare tensioni meccaniche durante la posa.

4. Assicurarsi che i tubi del refrigerante non entrino in

contatto con il muro.

5. Usare staffe a muro con inserto in gomma per il

fissaggio. Posizionare le staffe a muro intorno

all’isolamento termico del tubo del refrigerante.

6. Verificare se siano necessarie curve di aspirazione olio.

7. Se necessario, installare le curve di aspirazione nel

tubo del gas caldo.

41
