Pianificazione dell’installazione dell’impianto di riscaldamento

Scelta del luogo di installazione per Genia Air e Genia Air Split

Installazione a basamento

Creazione del basamento

Applicabilità: Regione soggetta a gelate

Ø100

1

Installazione del prodotto, piedini in gomma piccoli

Applicabilità: Installazione a basamento

B

0

3

A

0

1

0

8

1400

270

6

0

1

2

3

4

Fig. 40: xxx

1. Utilizzare i piedini in gomma piccoli. Consultare le

istruzioni di installazione in dotazione.

2. Avvitare i piedini in gomma alle base.

3. Installare il prodotto. Allineare il prodotto esattamente

in orizzontale.

4. Avvitare i piedini in gomma al prodotto.

200

540

200

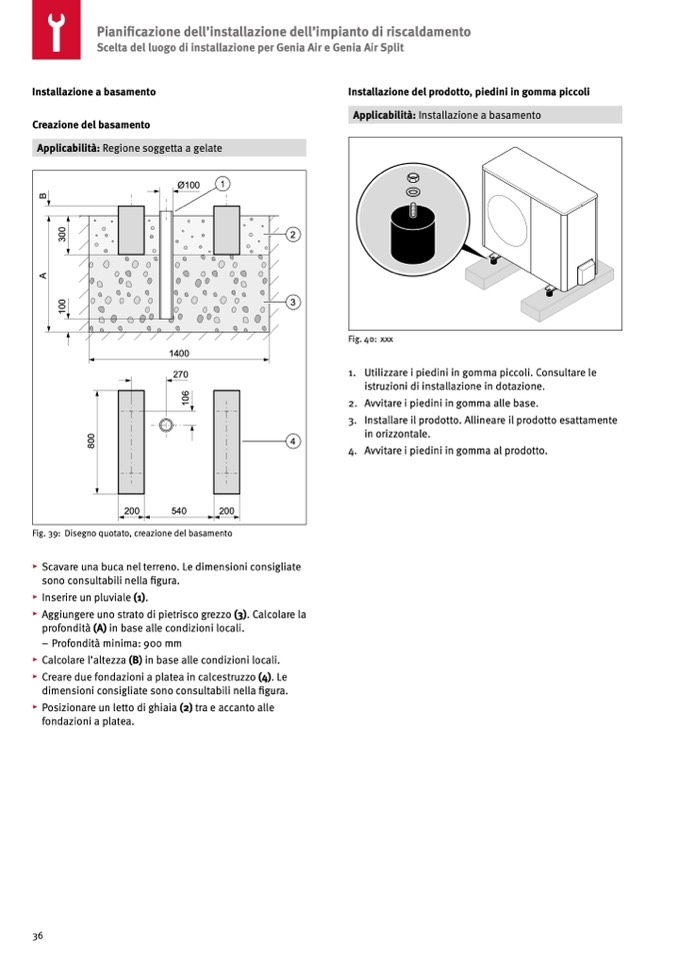

Fig. 39: Disegno quotato, creazione del basamento

▸ Scavare una buca nel terreno. Le dimensioni consigliate

sono consultabili nella figura.

▸ Inserire un pluviale (1).

▸ Aggiungere uno strato di pietrisco grezzo (3). Calcolare la

profondità (A) in base alle condizioni locali.

– Profondità minima: 900 mm

▸ Calcolare l’altezza (B) in base alle condizioni locali.

▸ Creare due fondazioni a platea in calcestruzzo (4). Le

dimensioni consigliate sono consultabili nella figura.

▸ Posizionare un letto di ghiaia (2) tra e accanto alle

fondazioni a platea.
