Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua

Dimensioni del prodotto e collegamenti

16.5 Dimensioni del prodotto e collegamenti

16.6 Distanze minime

ØA

ØB

ØB

D

E

C

G

F

≥

3

0

0

≥ 300

≥ 300

≥

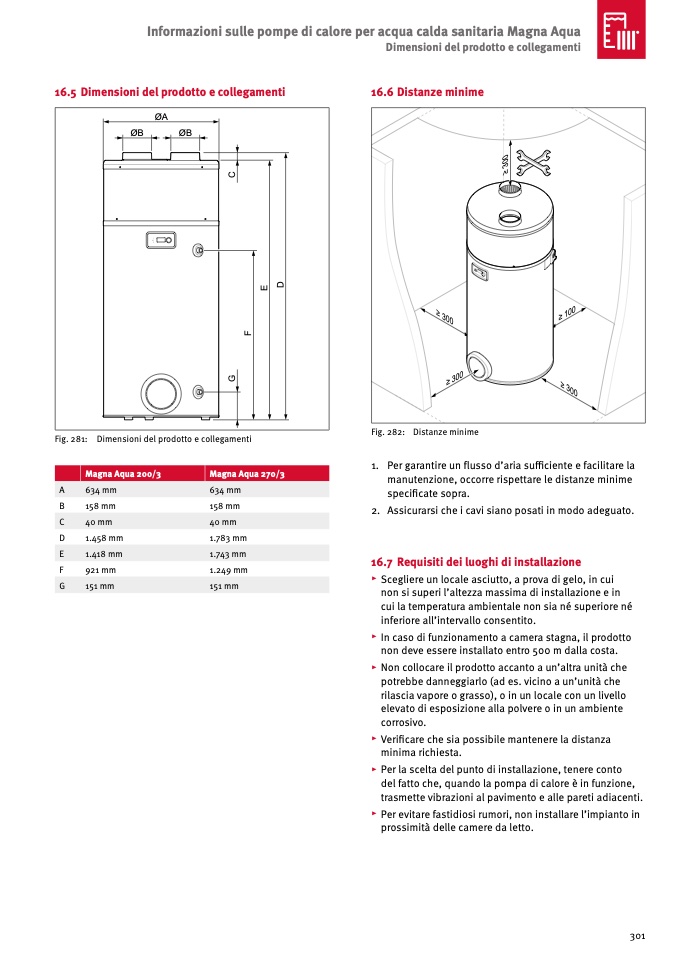

Fig. 281: Dimensioni del prodotto e collegamenti

Fig. 282: Distanze minime

1. Per garantire un flusso d’aria sufficiente e facilitare la

manutenzione, occorre rispettare le distanze minime

specificate sopra.

2. Assicurarsi che i cavi siano posati in modo adeguato.

16.7 Requisiti dei luoghi di installazione

▸ Scegliere un locale asciutto, a prova di gelo, in cui

non si superi l’altezza massima di installazione e in

cui la temperatura ambientale non sia né superiore né

inferiore all’intervallo consentito.

▸ In caso di funzionamento a camera stagna, il prodotto

non deve essere installato entro 500 m dalla costa.

▸ Non collocare il prodotto accanto a un’altra unità che

potrebbe danneggiarlo (ad es. vicino a un’unità che

rilascia vapore o grasso), o in un locale con un livello

elevato di esposizione alla polvere o in un ambiente

corrosivo.

▸ Verificare che sia possibile mantenere la distanza

minima richiesta.

▸ Per la scelta del punto di installazione, tenere conto

del fatto che, quando la pompa di calore è in funzione,

trasmette vibrazioni al pavimento e alle pareti adiacenti.

▸ Per evitare fastidiosi rumori, non installare l’impianto in

prossimità delle camere da letto.

Magna Aqua 200/3

Magna Aqua 270/3

A

634 mm

634 mm

B

158 mm

D

1.458 mm

F

921 mm

158 mm

1.783 mm

1.249 mm

C

40 mm

40 mm

E

1.418 mm

1.743 mm

G

151 mm

151 mm

301
