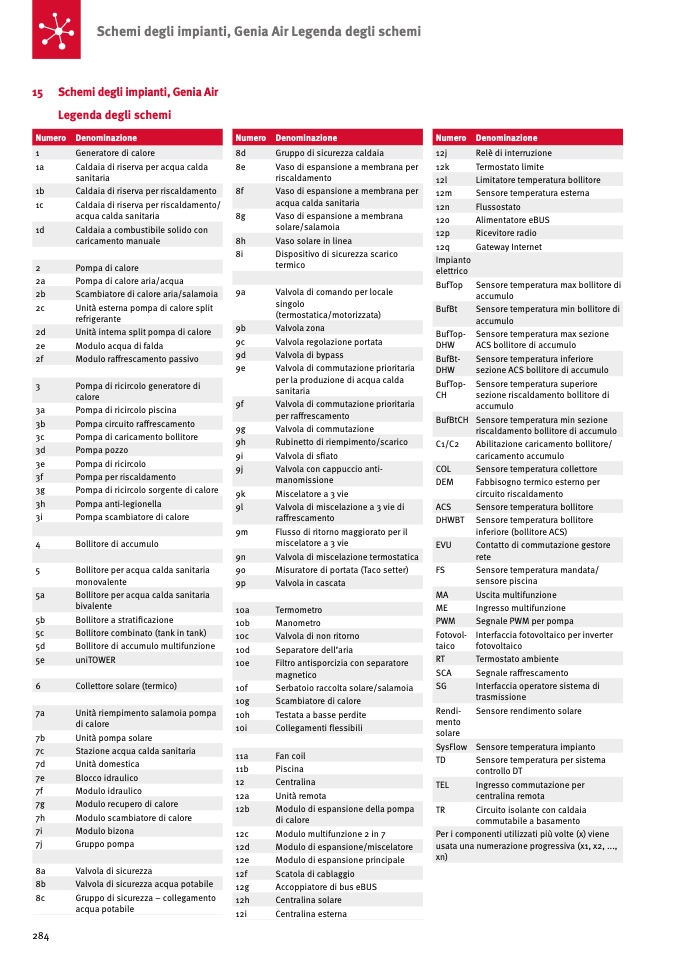

Schemi degli impianti, Genia Air Legenda degli schemi
15 Schemi degli impianti, Genia Air
Legenda degli schemi
1a
Caldaia di riserva per acqua calda
sanitaria
1c
Caldaia di riserva per riscaldamento/
acqua calda sanitaria
2a
Pompa di calore aria/acqua
2c
Unità esterna pompa di calore split
refrigerante
2e
Modulo acqua di falda
3a
Pompa di ricircolo piscina
3c
Pompa di caricamento bollitore
3e
Pompa di ricircolo
3g
Pompa di ricircolo sorgente di calore
3i
Pompa scambiatore di calore
4
Bollitore di accumulo
5
Bollitore per acqua calda sanitaria
monovalente
5b
Bollitore a stratificazione
5d
Bollitore di accumulo multifunzione
7b
Unità pompa solare
7d
Unità domestica
7f
Modulo idraulico
7h
Modulo scambiatore di calore
7j
Gruppo pompa
8a
Valvola di sicurezza
8c
Gruppo di sicurezza – collegamento
acqua potabile
8e
Vaso di espansione a membrana per
riscaldamento
8g
Vaso di espansione a membrana
solare/salamoia
8i
Dispositivo di sicurezza scarico
termico
9a
Valvola di comando per locale
singolo
(termostatica/motorizzata)
9c
Valvola regolazione portata
9e
Valvola di commutazione prioritaria
per la produzione di acqua calda
sanitaria
9g
Valvola di commutazione
9i
Valvola di sfiato
9k
Miscelatore a 3 vie
9m
Flusso di ritorno maggiorato per il
miscelatore a 3 vie
9o
Misuratore di portata (Taco setter)
10b
Manometro
10d
Separatore dell’aria
10f
Serbatoio raccolta solare/salamoia
10h
Testata a basse perdite
11b
Piscina
12a
Unità remota
12c
Modulo multifunzione 2 in 7
12e
Modulo di espansione principale
12g
Accoppiatore di bus eBUS
12i
Centralina esterna
12k
Termostato limite
12m
Sensore temperatura esterna
12o
Alimentatore eBUS
12q
Gateway Internet
BufTop Sensore temperatura max bollitore di
accumulo
BufTop- Sensore temperatura max sezione
DHW
ACS bollitore di accumulo
BufTop- Sensore temperatura superiore
CH
sezione riscaldamento bollitore di
accumulo
C1/C2
Abilitazione caricamento bollitore/
caricamento accumulo
DEM
Fabbisogno termico esterno per
circuito riscaldamento
DHWBT Sensore temperatura bollitore
inferiore (bollitore ACS)
FS
Sensore temperatura mandata/
sensore piscina
ME
Ingresso multifunzione
Fotovol- Interfaccia fotovoltaico per inverter
taico
fotovoltaico
SCA
Segnale raffrescamento
Rendi- Sensore rendimento solare
mento
solare
TD
Sensore temperatura per sistema
controllo DT
TR
Circuito isolante con caldaia
commutabile a basamento
Numero
Denominazione
8d
Gruppo di sicurezza caldaia
Numero
Denominazione
12j
Relè di interruzione
Numero
Denominazione
1
Generatore di calore
12l
Limitatore temperatura bollitore
8f
Vaso di espansione a membrana per
acqua calda sanitaria
1b
Caldaia di riserva per riscaldamento
12n
Flussostato
1d
Caldaia a combustibile solido con
caricamento manuale
12p
Ricevitore radio
8h
Vaso solare in linea
Impianto
elettrico
2
Pompa di calore
2b
Scambiatore di calore aria/salamoia
BufBt
Sensore temperatura min bollitore di
accumulo
9b
Valvola zona
2d
Unità interna split pompa di calore
9d
Valvola di bypass
BufBt-
DHW
Sensore temperatura inferiore
sezione ACS bollitore di accumulo
2f
Modulo raffrescamento passivo
3
Pompa di ricircolo generatore di
calore
9f
Valvola di commutazione prioritaria
per raffrescamento
BufBtCH
Sensore temperatura min sezione
riscaldamento bollitore di accumulo
3b
Pompa circuito raffrescamento
9h
Rubinetto di riempimento/scarico
3d
Pompa pozzo
9j
Valvola con cappuccio anti-
manomissione
COL
Sensore temperatura collettore
3f
Pompa per riscaldamento
3h
Pompa anti-legionella
9l
Valvola di miscelazione a 3 vie di
raffrescamento
ACS
Sensore temperatura bollitore
EVU
Contatto di commutazione gestore
rete
9n
Valvola di miscelazione termostatica
9p
Valvola in cascata
MA
Uscita multifunzione
5a
Bollitore per acqua calda sanitaria
bivalente
10a
Termometro
PWM
Segnale PWM per pompa
5c
Bollitore combinato (tank in tank)
10c
Valvola di non ritorno
RT
Termostato ambiente
5e
uniTOWER
10e
Filtro antisporcizia con separatore
magnetico
SG
Interfaccia operatore sistema di
trasmissione
6
Collettore solare (termico)
10g
Scambiatore di calore
7a
Unità riempimento salamoia pompa
di calore
10i
Collegamenti flessibili
SysFlow
Sensore temperatura impianto
7c
Stazione acqua calda sanitaria
11a
Fan coil
7e
Blocco idraulico
12
Centralina
TEL
Ingresso commutazione per
centralina remota
7g
Modulo recupero di calore
12b
Modulo di espansione della pompa
di calore
7i
Modulo bizona
Per i componenti utilizzati più volte (x) viene
usata una numerazione progressiva (x1, x2, ...,
xn)
12d
Modulo di espansione/miscelatore
12f
Scatola di cablaggio
8b
Valvola di sicurezza acqua potabile
12h
Centralina solare
