Modelli e codici articolo
HA 8-5 WSB
HA 12-5 WSB
Dati tecnici

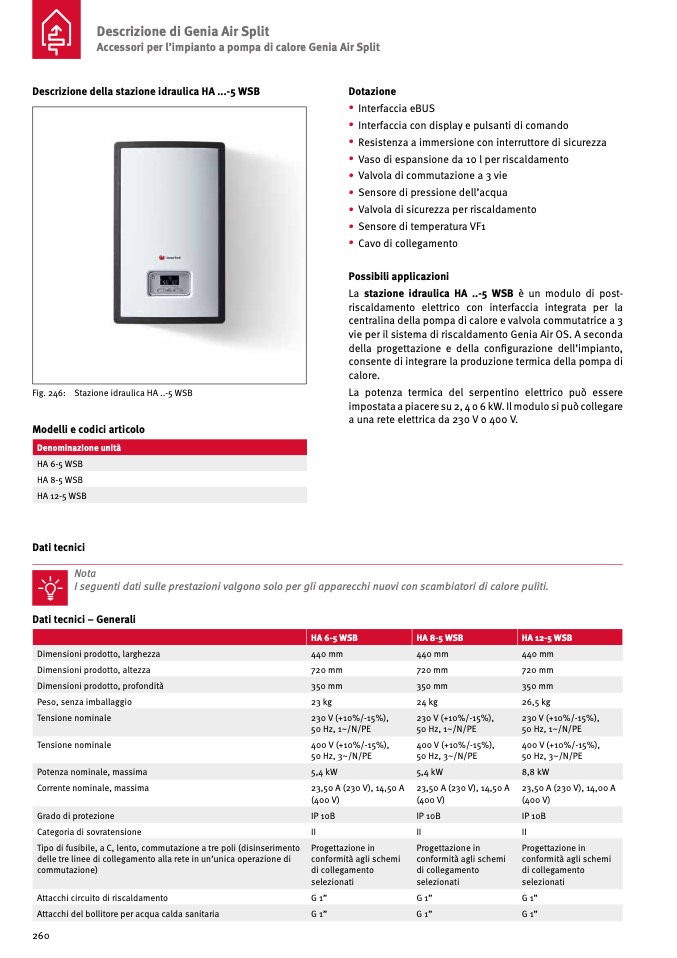

Descrizione di Genia Air Split
Accessori per l’impianto a pompa di calore Genia Air Split
Descrizione della stazione idraulica HA ...-5 WSB
Dotazione
• Interfaccia eBUS
• Interfaccia con display e pulsanti di comando
• Resistenza a immersione con interruttore di sicurezza
• Vaso di espansione da 10 l per riscaldamento
• Valvola di commutazione a 3 vie
• Sensore di pressione dell’acqua
• Valvola di sicurezza per riscaldamento
• Sensore di temperatura VF1
• Cavo di collegamento
Possibili applicazioni
La stazione idraulica HA ..-5 WSB è un modulo di post-
riscaldamento elettrico con interfaccia integrata per la
centralina della pompa di calore e valvola commutatrice a 3
vie per il sistema di riscaldamento Genia Air OS. A seconda
della progettazione e della configurazione dell’impianto,
consente di integrare la produzione termica della pompa di
calore.
La potenza termica del serpentino elettrico può essere
impostata a piacere su 2, 4 o 6 kW. Il modulo si può collegare
a una rete elettrica da 230 V o 400 V.
Fig. 246:
Stazione idraulica HA ..-5 WSB
Denominazione unità
HA 6-5 WSB
Nota
I seguenti dati sulle prestazioni valgono solo per gli apparecchi nuovi con scambiatori di calore puliti.
Dati tecnici – Generali
Dimensioni prodotto, altezza
Peso, senza imballaggio
Tensione nominale
Corrente nominale, massima
Categoria di sovratensione
Attacchi circuito di riscaldamento
720 mm
23 kg
400 V (+10%/-15%),
50 Hz, 3~/N/PE
23,50 A (230 V), 14,50 A
(400 V)
II
720 mm
24 kg
400 V (+10%/-15%),
50 Hz, 3~/N/PE
23,50 A (230 V), 14,50 A
(400 V)
II
720 mm
26,5 kg
400 V (+10%/-15%),
50 Hz, 3~/N/PE
23,50 A (230 V), 14,00 A
(400 V)
II
HA 6-5 WSB
HA 8-5 WSB
HA 12-5 WSB
Dimensioni prodotto, larghezza
440 mm
440 mm
440 mm
Dimensioni prodotto, profondità
350 mm
350 mm
350 mm
Tensione nominale
230 V (+10%/-15%),
50 Hz, 1~/N/PE
230 V (+10%/-15%),
50 Hz, 1~/N/PE
230 V (+10%/-15%),
50 Hz, 1~/N/PE
Potenza nominale, massima
5,4 kW
5,4 kW
8,8 kW
Grado di protezione
IP 10B
IP 10B
IP 10B
Tipo di fusibile, a C, lento, commutazione a tre poli (disinserimento
delle tre linee di collegamento alla rete in un’unica operazione di
commutazione)
Progettazione in
conformità agli schemi
di collegamento
selezionati
Progettazione in
conformità agli schemi
di collegamento
selezionati
Progettazione in
conformità agli schemi
di collegamento
selezionati
260
G 1”
G 1”
G 1”
Attacchi del bollitore per acqua calda sanitaria
G 1”
G 1”
G 1”
