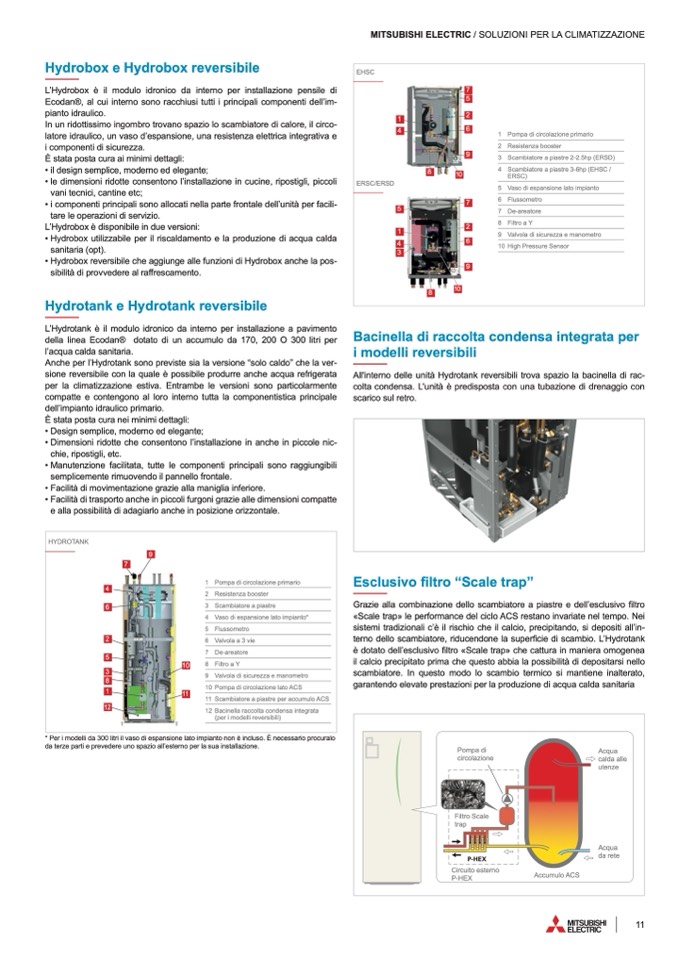

Hydrobox e Hydrobox reversibile

L’Hydrobox è il modulo idronico da interno per installazione pensile di

Ecodan®, al cui interno sono racchiusi tutti i principali componenti dell’im-

pianto idraulico.

In un ridottissimo ingombro trovano spazio lo scambiatore di calore, il circo-

latore idraulico, un vaso d’espansione, una resistenza elettrica integrativa e

i componenti di sicurezza.

È stata posta cura ai minimi dettagli:

• il design semplice, moderno ed elegante;

• le dimensioni ridotte consentono l’installazione in cucine, ripostigli, piccoli

vani tecnici, cantine etc;

• i componenti principali sono allocati nella parte frontale dell’unità per facili-

tare le operazioni di servizio.

L’Hydrobox è disponibile in due versioni:

• Hydrobox utilizzabile per il riscaldamento e la produzione di acqua calda

sanitaria (opt).

• Hydrobox reversibile che aggiunge alle funzioni di Hydrobox anche la pos-

sibilità di provvedere al raffrescamento.

Hydrotank e Hydrotank reversibile

L’Hydrotank è il modulo idronico da interno per installazione a pavimento

della linea Ecodan® dotato di un accumulo da 170, 200 O 300 litri per

l’acqua calda sanitaria.

Anche per l’Hydrotank sono previste sia la versione “solo caldo” che la ver-

sione reversibile con la quale è possibile produrre anche acqua refrigerata

per la climatizzazione estiva. Entrambe le versioni sono particolarmente

compatte e contengono al loro interno tutta la componentistica principale

dell’impianto idraulico primario.

È stata posta cura nei minimi dettagli:

• Design semplice, moderno ed elegante;

• Dimensioni ridotte che consentono l’installazione in anche in piccole nic-

chie, ripostigli, etc.

• Manutenzione facilitata, tutte le componenti principali sono raggiungibili

semplicemente rimuovendo il pannello frontale.

• Facilità di movimentazione grazie alla maniglia inferiore.

• Facilità di trasporto anche in piccoli furgoni grazie alle dimensioni compatte

e alla possibilità di adagiarlo anche in posizione orizzontale.

* Per i modelli da 300 litri il vaso di espansione lato impianto non è incluso. È necessario procuralo

da terze parti e prevedere uno spazio all’esterno per la sua installazione.

Bacinella di raccolta condensa integrata per

i modelli reversibili

All'interno delle unità Hydrotank reversibili trova spazio la bacinella di rac-

colta condensa. L'unità è predisposta con una tubazione di drenaggio con

scarico sul retro.

Esclusivo filtro “Scale trap”

Grazie alla combinazione dello scambiatore a piastre e dell’esclusivo filtro

«Scale trap» le performance del ciclo ACS restano invariate nel tempo. Nei

sistemi tradizionali c’è il rischio che il calcio, precipitando, si depositi all’in-

terno dello scambiatore, riducendone la superficie di scambio. L’Hydrotank

è dotato dell’esclusivo filtro «Scale trap» che cattura in maniera omogenea

il calcio precipitato prima che questo abbia la possibilità di depositarsi nello

scambiatore. In questo modo lo scambio termico si mantiene inalterato,

garantendo elevate prestazioni per la produzione di acqua calda sanitaria

MITSUBISHI ELECTRIC / SOLUZIONI PER LA CLIMATIZZAZIONE

EHSC

1

4

ERSC/ERSD

5

1

4

3

7

5

2

6

9

8

1 Pompa di circolazione primario

2 Resistenza booster

3 Scambiatore a piastre 2-2.5hp (ERSD)

4 Scambiatore a piastre 3-6hp (EHSC /

ERSC)

5 Vaso di espansione lato impianto

6 Flussometro

7 De-areatore

8 Filtro a Y

9 Valvola di sicurezza e manometro

10 High Pressure Sensor

10

8

7

2

6

9

10

HYDROTANK

4

6

2

5

3

8

1

12

9

7

10

11

1 Pompa di circolazione primario

2 Resistenza booster

3 Scambiatore a piastre

4 Vaso di espansione lato impianto*

5 Flussometro

6 Valvola a 3 vie

7 De-areatore

8 Filtro a Y

9 Valvola di sicurezza e manometro

10 Pompa di circolazione lato ACS

11 Scambiatore a piastre per accumulo ACS

12 Bacinella raccolta condensa integrata

(per i modelli reversibili)

Pompa di

circolazione

Circuito esterno

P-HEX

Acqua

calda alle

utenze

Acqua

da rete

Filtro Scale

trap

P-HEX

Accumulo ACS
