Come progettare

un ambiente residenziale

8

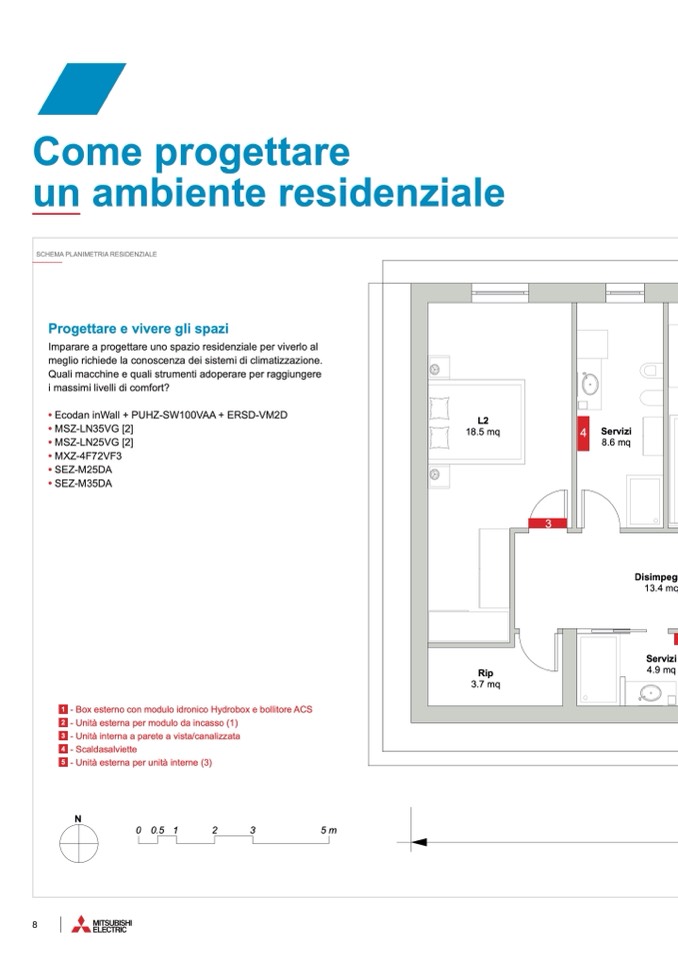

SCHEMA PLANIMETRIA RESIDENZIALE

Progettare e vivere gli spazi

Imparare a progettare uno spazio residenziale per viverlo al

meglio richiede la conoscenza dei sistemi di climatizzazione.

Quali macchine e quali strumenti adoperare per raggiungere

i massimi livelli di comfort?

• Ecodan inWall + PUHZ-SW100VAA + ERSD-VM2D

• MSZ-LN35VG [2]

• MSZ-LN25VG [2]

• MXZ-4F72VF3

• SEZ-M25DA

• SEZ-M35DA

1 - Box esterno con modulo idronico Hydrobox e bollitore ACS

2 - Unità esterna per modulo da incasso (1)

3 - Unità interna a parete a vista/canalizzata

4 - Scaldasalviette

5 - Unità esterna per unità interne (3)

N

00.5

1

2

3

5m

L2

18.5 mq

4

Servizi

8.6 mq

Disimpeg

13.4 mq

Servizi

4.9 mq

3

Rip

3.7 mq
