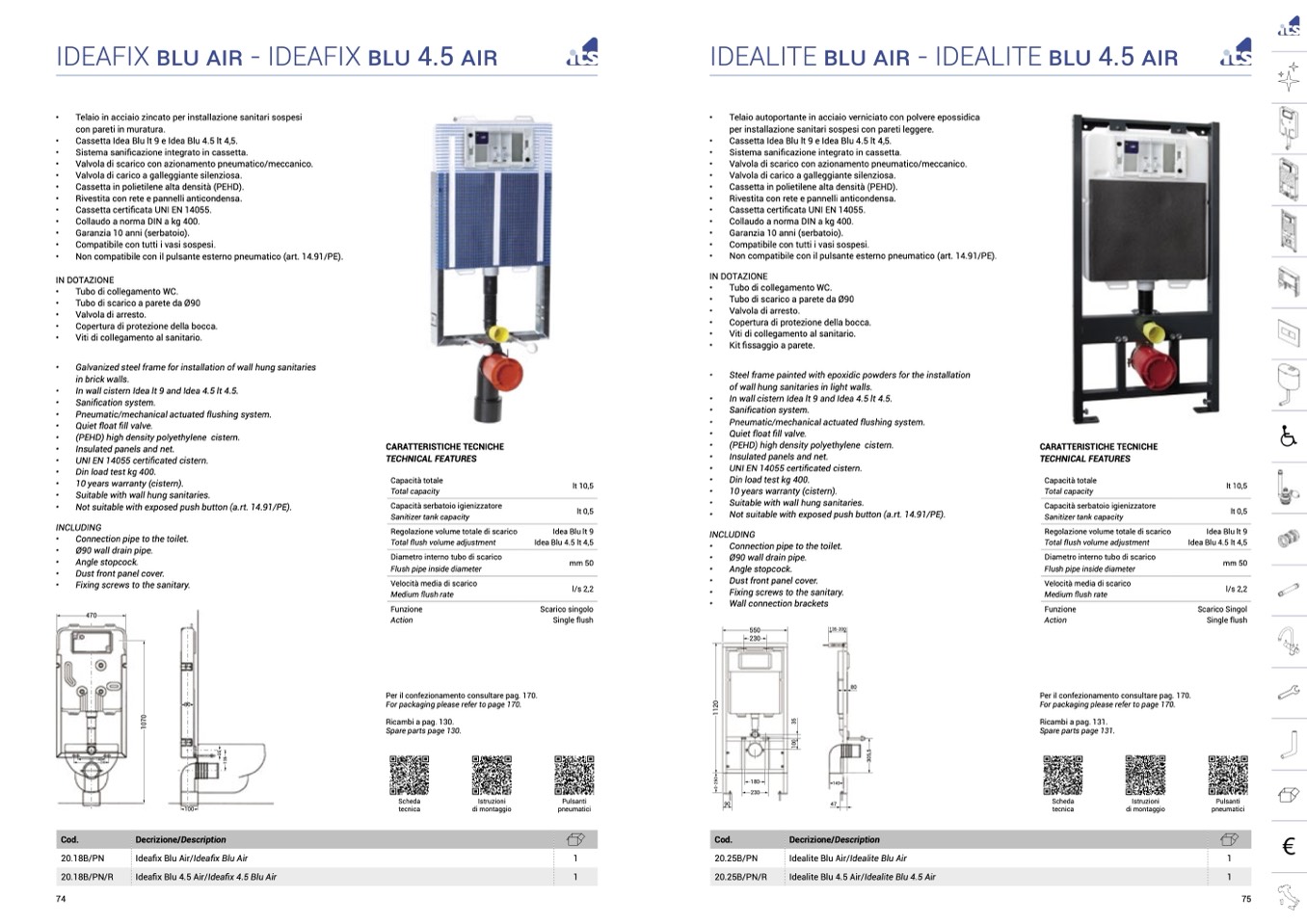

IDEAFIX BlU air - IDEAFIX BlU 4.5 air
IDEALITE BlU air - IDEALITE BlU 4.5 air
•
Telaio in acciaio zincato per installazione sanitari sospesi
con pareti in muratura.
•
Cassetta Idea Blu lt 9 e Idea Blu 4.5 lt 4,5.
•
Sistema sanificazione integrato in cassetta.
•
Valvola di scarico con azionamento pneumatico/meccanico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
•
Non compatibile con il pulsante esterno pneumatico (art. 14.91/PE).
IN DOTAZIONE
•
Tubo di collegamento WC.
•
Tubo di scarico a parete da Ø90
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Viti di collegamento al sanitario.
•
Galvanized steel frame for installation of wall hung sanitaries
in brick walls.
•
In wall cistern Idea lt 9 and Idea 4.5 lt 4.5.
•
Sanification system.
•
Pneumatic/mechanical actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
Din load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
•
Not suitable with exposed push button (a.rt. 14.91/PE).
INCLUDING
•
Connection pipe to the toilet.
•
Ø90 wall drain pipe.
•
Angle stopcock.
•
Dust front panel cover.
•
Fixing screws to the sanitary.
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Capacità serbatoio igienizzatore
Sanitizer tank capacity
Regolazione volume totale di scarico
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
lt 10,5
lt 0,5
Idea Blu lt 9
Idea Blu 4.5 lt 4,5
mm 50
l/s 2,2
Scarico singolo
Single flush
•
Telaio autoportante in acciaio verniciato con polvere epossidica
per installazione sanitari sospesi con pareti leggere.
•
Cassetta Idea Blu lt 9 e Idea Blu 4.5 lt 4,5.
•
Sistema sanificazione integrato in cassetta.
•
Valvola di scarico con azionamento pneumatico/meccanico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
•
Non compatibile con il pulsante esterno pneumatico (art. 14.91/PE).
IN DOTAZIONE
•
Tubo di collegamento WC.
•
Tubo di scarico a parete da Ø90
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Viti di collegamento al sanitario.
•
Kit fissaggio a parete.
•
Steel frame painted with epoxidic powders for the installation
of wall hung sanitaries in light walls.
•
In wall cistern Idea lt 9 and Idea 4.5 lt 4.5.
•
Sanification system.
•
Pneumatic/mechanical actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
Din load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
•
Not suitable with exposed push button (a.rt. 14.91/PE).
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Capacità serbatoio igienizzatore
Sanitizer tank capacity
Regolazione volume totale di scarico
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
Per il confezionamento consultare pag. 170.
For packaging please refer to page 170.
470
180
230
Ricambi a pag. 130.
Spare parts page 130.
Scheda
tecnica
Ricambi a pag. 131.
Spare parts page 131.
Scheda
tecnica
Cod.
Decrizione/Description
20.18B/PN
Ideafix Blu Air/Ideafix Blu Air
20.18B/PN/R
Ideafix Blu 4.5 Air/Ideafix 4.5 Blu Air
20.25B/PN
20.25B/PN/R
Decrizione/Description
Idealite Blu Air/Idealite Blu Air
Idealite Blu 4.5 Air/Idealite Blu 4.5 Air
74
75
80
100
Per il confezionamento consultare pag. 170.
For packaging please refer to page 170.
Istruzioni
di montaggio
Pulsanti
pneumatici
1
1
90
Cod.
Istruzioni
di montaggio
Pulsanti
pneumatici
1
1
INCLUDING
lt 10,5
lt 0,5
Idea Blu lt 9
Idea Blu 4.5 lt 4,5
mm 50
l/s 2,2
Scarico Singol
Single flush
•
•
•
•
•
•
Connection pipe to the toilet.
Ø90 wall drain pipe.
Angle stopcock.
Dust front panel cover.
Fixing screws to the sanitary.
Wall connection brackets
550
230
135-200
80
0
-
2
5
0
1
1
2
0
3
5
1
3
5
3
0
5
,
5
1
0
0
3
5
1
0
7
0
180
230
140
47
