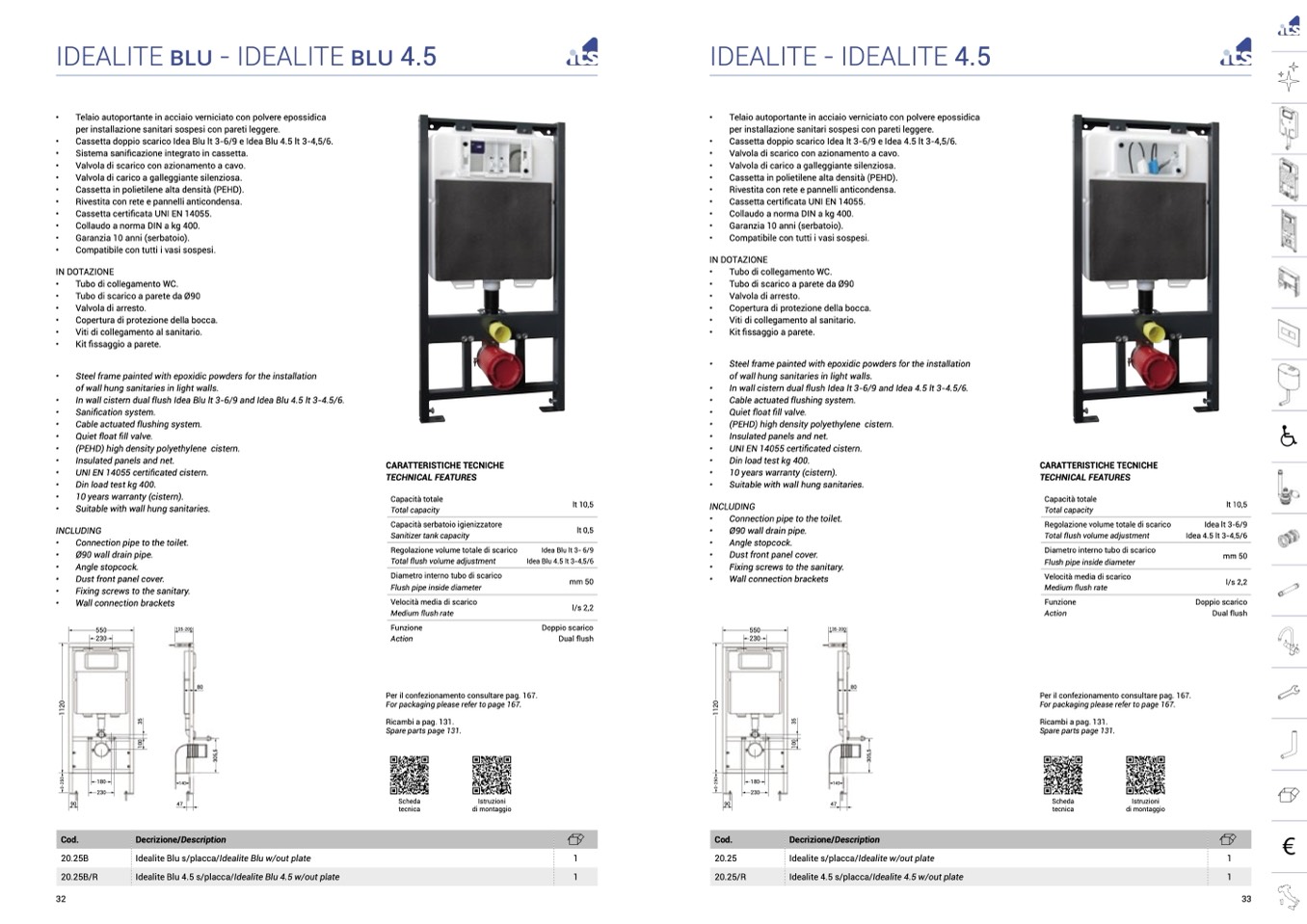

IDEALITE BlU - IDEALITE BlU 4.5

IDEALITE - IDEALITE 4.5

Telaio autoportante in acciaio verniciato con polvere epossidica

per installazione sanitari sospesi con pareti leggere.

Cassetta doppio scarico Idea Blu lt 3-6/9 e Idea Blu 4.5 lt 3-4,5/6.

Sistema sanificazione integrato in cassetta.

Valvola di scarico con azionamento a cavo.

Valvola di carico a galleggiante silenziosa.

Cassetta in polietilene alta densità (PEHD).

Rivestita con rete e pannelli anticondensa.

Cassetta certificata UNI EN 14055.

Collaudo a norma DIN a kg 400.

Garanzia 10 anni (serbatoio).

Compatibile con tutti i vasi sospesi.

IN DOTAZIONE

Tubo di collegamento WC.

Tubo di scarico a parete da Ø90

Valvola di arresto.

Copertura di protezione della bocca.

Viti di collegamento al sanitario.

Kit fissaggio a parete.

Steel frame painted with epoxidic powders for the installation

of wall hung sanitaries in light walls.

In wall cistern dual flush Idea Blu lt 3-6/9 and Idea Blu 4.5 lt 3-4.5/6.

Sanification system.

Cable actuated flushing system.

Quiet float fill valve.

(PEHD) high density polyethylene cistern.

Insulated panels and net.

UNI EN 14055 certificated cistern.

Din load test kg 400.

10 years warranty (cistern).

Suitable with wall hung sanitaries.

INCLUDING

Connection pipe to the toilet.

Ø90 wall drain pipe.

Angle stopcock.

Dust front panel cover.

Fixing screws to the sanitary.

Wall connection brackets

CARATTERISTICHE TECNICHE

TECHNICAL FEATURES

Capacità totale

Total capacity

Capacità serbatoio igienizzatore

Sanitizer tank capacity

Regolazione volume totale di scarico

Total flush volume adjustment

Diametro interno tubo di scarico

Flush pipe inside diameter

Velocità media di scarico

Medium flush rate

Funzione

Action

lt 10,5

lt 0,5

Idea Blu lt 3- 6/9

Idea Blu 4.5 lt 3-4,5/6

mm 50

l/s 2,2

Doppio scarico

Dual flush

Telaio autoportante in acciaio verniciato con polvere epossidica

per installazione sanitari sospesi con pareti leggere.

Cassetta doppio scarico Idea lt 3-6/9 e Idea 4.5 lt 3-4,5/6.

Valvola di scarico con azionamento a cavo.

Valvola di carico a galleggiante silenziosa.

Cassetta in polietilene alta densità (PEHD).

Rivestita con rete e pannelli anticondensa.

Cassetta certificata UNI EN 14055.

Collaudo a norma DIN a kg 400.

Garanzia 10 anni (serbatoio).

Compatibile con tutti i vasi sospesi.

IN DOTAZIONE

Tubo di collegamento WC.

Tubo di scarico a parete da Ø90

Valvola di arresto.

Copertura di protezione della bocca.

Viti di collegamento al sanitario.

Kit fissaggio a parete.

Steel frame painted with epoxidic powders for the installation

of wall hung sanitaries in light walls.

In wall cistern dual flush Idea lt 3-6/9 and Idea 4.5 lt 3-4.5/6.

Cable actuated flushing system.

Quiet float fill valve.

(PEHD) high density polyethylene cistern.

Insulated panels and net.

UNI EN 14055 certificated cistern.

Din load test kg 400.

10 years warranty (cistern).

Suitable with wall hung sanitaries.

INCLUDING

CARATTERISTICHE TECNICHE

TECHNICAL FEATURES

Capacità totale

Total capacity

Regolazione volume totale di scarico

Total flush volume adjustment

Diametro interno tubo di scarico

Flush pipe inside diameter

Velocità media di scarico

Medium flush rate

Funzione

Action

lt 10,5

Idea lt 3-6/9

Idea 4.5 lt 3-4,5/6

mm 50

l/s 2,2

Doppio scarico

Dual flush

180

230

90

Cod.

20.25B

20.25B/R

140

47

Decrizione/Description

Idealite Blu s/placca/Idealite Blu w/out plate

Idealite Blu 4.5 s/placca/Idealite Blu 4.5 w/out plate

Ricambi a pag. 131.

Spare parts page 131.

Scheda

tecnica

180

230

140

47

Ricambi a pag. 131.

Spare parts page 131.

Scheda

tecnica

32

33

550

230

135-200

550

230

135-200

80

Per il confezionamento consultare pag. 167.

For packaging please refer to page 167.

80

Per il confezionamento consultare pag. 167.

For packaging please refer to page 167.

Istruzioni

di montaggio

90

Cod.

20.25

20.25/R

Istruzioni

di montaggio

1

1

Decrizione/Description

Idealite s/placca/Idealite w/out plate

Idealite 4.5 s/placca/Idealite 4.5 w/out plate

1

1

Connection pipe to the toilet.

Ø90 wall drain pipe.

Angle stopcock.

Dust front panel cover.

Fixing screws to the sanitary.

Wall connection brackets
