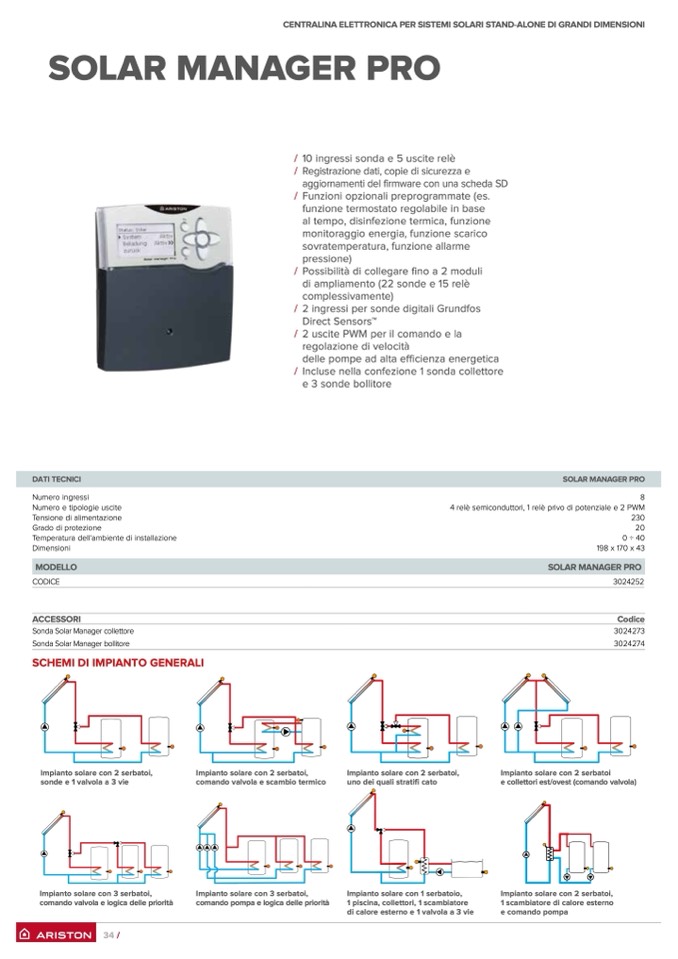

SOLAR MANAGER PRO

CENTRALINA ELETTRONICA PER SISTEMI SOLARI STAND-ALONE DI GRANDI DIMENSIONI

/

/

/

/

/

/

/

10 ingressi sonda e 5 uscite relè

Registrazione dati, copie di sicurezza e

aggiornamenti del firmware con una scheda SD

Funzioni opzionali preprogrammate (es.

funzione termostato regolabile in base

al tempo, disinfezione termica, funzione

monitoraggio energia, funzione scarico

sovratemperatura, funzione allarme

pressione)

Possibilità di collegare fino a 2 moduli

di ampliamento (22 sonde e 15 relè

complessivamente)

2 ingressi per sonde digitali Grundfos

Direct SensorsTM

2 uscite PWM per il comando e la

regolazione di velocità

delle pompe ad alta efficienza energetica

Incluse nella confezione 1 sonda collettore

e 3 sonde bollitore

DATI TECNICI

Numero ingressi

Numero e tipologie uscite

Tensione di alimentazione

Grado di protezione

Temperatura dell'ambiente di installazione

Dimensioni

CODICE

ACCESSORI

Sonda Solar Manager collettore

Sonda Solar Manager bollitore

SCHEMI DI IMPIANTO GENERALI

SOLAR MANAGER PRO

8

4 relè semiconduttori, 1 relè privo di potenziale e 2 PWM

230

20

0 ÷ 40

198 x 170 x 43

MODELLO

SOLAR MANAGER PRO

Impianto solare con 2 serbatoi,

sonde e 1 valvola a 3 vie

Impianto solare con 3 serbatoi,

comando valvola e logica delle priorità

Impianto solare con 2 serbatoi,

comando valvola e scambio termico

Impianto solare con 3 serbatoi,

comando pompa e logica delle priorità

Impianto solare con 2 serbatoi,

uno dei quali stratifi cato

Impianto solare con 1 serbatoio,

1 piscina, collettori, 1 scambiatore

di calore esterno e 1 valvola a 3 vie

3024252

Codice

3024273

3024274

Impianto solare con 2 serbatoi

e collettori est/ovest (comando valvola)

Impianto solare con 2 serbatoi,

1 scambiatore di calore esterno

e comando pompa

34 /
