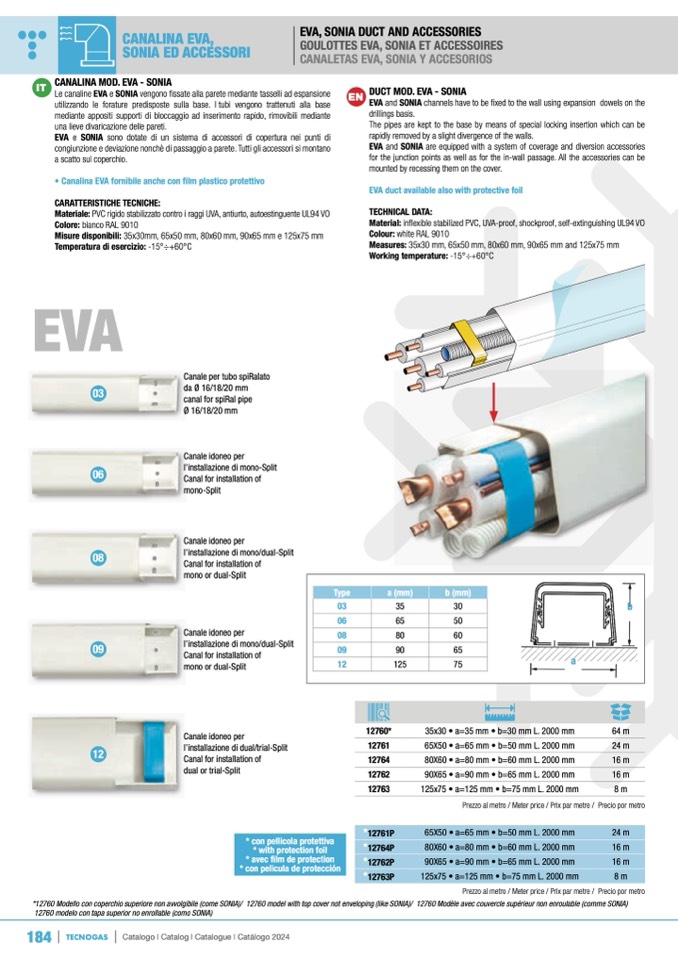

CANALINA EVA,

SONIA ED ACCESSORI

EVA, SONIA DUCT AND ACCESSORIES

GOULOTTES EVA, SONIA ET ACCESSOIRES

CANALETAS EVA, SONIA Y ACCESORIOS

CANALINA MOD. EVA - SONIA

Le canaline EVA e SONIA vengono fissate alla parete mediante tasselli ad espansione

utilizzando le forature predisposte sulla base. I tubi vengono trattenuti alla base

mediante appositi supporti di bloccaggio ad inserimento rapido, rimovibili mediante

una lieve divaricazione delle pareti.

EVA e SONIA sono dotate di un sistema di accessori di copertura nei punti di

congiunzione e deviazione nonchè di passaggio a parete. Tutti gli accessori si montano

a scatto sul coperchio.

• Canalina EVA fornibile anche con film plastico protettivo

CARATTERISTICHE TECNICHE:

Materiale: PVC rigido stabilizzato contro i raggi UVA, antiurto, autoestinguente UL94 VO

Colore: bianco RAL 9010

Misure disponibili: 35x30mm, 65x50 mm, 80x60 mm, 90x65 mm e 125x75 mm

Temperatura di esercizio: -15°÷+60°C

EVA

DUCT MOD. EVA - SONIA

EVA and SONIA channels have to be fixed to the wall using expansion dowels on the

drillings basis.

The pipes are kept to the base by means of special locking insertion which can be

rapidly removed by a slight divergence of the walls.

EVA and SONIA are equipped with a system of coverage and diversion accessories

for the junction points as well as for the in-wall passage. All the accessories can be

mounted by recessing them on the cover.

EVA duct available also with protective foil

TECHNICAL DATA:

Material: inflexible stabilized PVC, UVA-proof, shockproof, self-extinguishing UL94 VO

Colour: white RAL 9010

Measures: 35x30 mm, 65x50 mm, 80x60 mm, 90x65 mm and 125x75 mm

Working temperature: -15°÷+60°C

Canale per tubo spiRalato

da Ø 16/18/20 mm

canal for spiRal pipe

Ø 16/18/20 mm

Canale idoneo per

l’installazione di mono-Split

Canal for installation of

mono-Split

Canale idoneo per

l’installazione di mono/dual-Split

Canal for installation of

mono or dual-Split

Canale idoneo per

l’installazione di mono/dual-Split

Canal for installation of

mono or dual-Split

Canale idoneo per

l’installazione di dual/trial-Split

Canal for installation of

dual or trial-Split

12760*

12761

12764

12762

12763

35x30 • a=35 mm • b=30 mm L. 2000 mm

65X50 • a=65 mm • b=50 mm L. 2000 mm

80X60 • a=80 mm • b=60 mm L. 2000 mm

90X65 • a=90 mm • b=65 mm L. 2000 mm

125x75 • a=125 mm • b=75 mm L. 2000 mm

64 m

24 m

16 m

8 m

Type

a (mm)

b (mm)

125

Prezzo al metro / Meter price / Prix par metre / Precio por metro

*12761P

65X50 • a=65 mm • b=50 mm L. 2000 mm

24 m

*12764P

80X60 • a=80 mm • b=60 mm L. 2000 mm

16 m

*12762P

90X65 • a=90 mm • b=65 mm L. 2000 mm

16 m

*12763P

125x75 • a=125 mm • b=75 mm L. 2000 mm

* con pellicola protettiva

* with protection foil

* avec film de protection

* con pelicula de protección

*12760 Modello con coperchio superiore non avvolgibile (come SONIA)/ 12760 model with top cover not enveloping (like SONIA)/ 12760 Modèle avec couvercle supérieur non enroulable (comme SONIA)

12760 modelo con tapa superior no enrollable (como SONIA)

184

TECNOGAS

Catalogo I Catalog I Catalogue I Catálogo 2024
