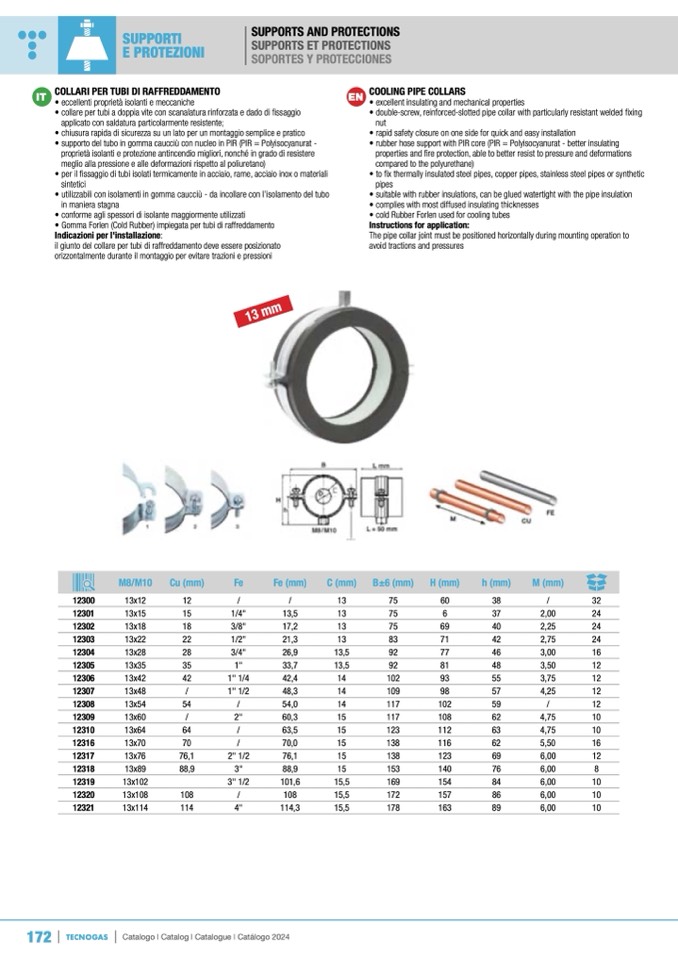

SUPPORTI
E PROTEZIONI
SUPPORTS AND PROTECTIONS
SUPPORTS ET PROTECTIONS
SOPORTES Y PROTECCIONES
IT
COLLARI PER TUBI DI RAFFREDDAMENTO
• eccellenti proprietà isolanti e meccaniche
• collare per tubi a doppia vite con scanalatura rinforzata e dado di fissaggio
applicato con saldatura particolarmente resistente;
• chiusura rapida di sicurezza su un lato per un montaggio semplice e pratico
• supporto del tubo in gomma caucciù con nucleo in PIR (PIR = Polyisocyanurat -
proprietà isolanti e protezione antincendio migliori, nonché in grado di resistere
meglio alla pressione e alle deformazioni rispetto al poliuretano)
• per il fissaggio di tubi isolati termicamente in acciaio, rame, acciaio inox o materiali
sintetici
• utilizzabili con isolamenti in gomma caucciù - da incollare con l’isolamento del tubo
in maniera stagna
• conforme agli spessori di isolante maggiormente utilizzati
• Gomma Forlen (Cold Rubber) impiegata per tubi di raffreddamento
Indicazioni per l'installazione:
il giunto del collare per tubi di raffreddamento deve essere posizionato
orizzontalmente durante il montaggio per evitare trazioni e pressioni
EN
COOLING PIPE COLLARS
• excellent insulating and mechanical properties
• double-screw, reinforced-slotted pipe collar with particularly resistant welded fixing
nut
• rapid safety closure on one side for quick and easy installation
• rubber hose support with PIR core (PIR = Polyisocyanurat - better insulating
properties and fire protection, able to better resist to pressure and deformations
compared to the polyurethane)
• to fix thermally insulated steel pipes, copper pipes, stainless steel pipes or synthetic
pipes
• suitable with rubber insulations, can be glued watertight with the pipe insulation
• complies with most diffused insulating thicknesses
• cold Rubber Forlen used for cooling tubes
Instructions for application:
The pipe collar joint must be positioned horizontally during mounting operation to
avoid tractions and pressures
13 mm
M8/M10
Cu (mm)
Fe
Fe (mm)
C (mm)
B±6 (mm)
H (mm)
h (mm)
M (mm)
12300
13x12
12301
13x15
12302
13x18
12303
13x22
12304
13x28
12305
13x35
12306
13x42
12307
13x48
12308
13x54
12309
13x60
12310
13x64
12316
13x70
12317
13x76
12318
13x89
12319
13x102
12320
13x108
12321
13x114
12
/
/
13
75
60
38
75
6
37
75
69
40
83
71
42
92
77
46
92
81
48
102
93
55
109
98
57
117
102
59
117
108
62
123
112
63
138
116
62
138
123
69
153
140
76
169
154
84
172
157
86
178
163
89
/
32
2,00
24
2,25
24
2,75
24
3,00
16
3,50
12
3,75
12
4,25
12
/
12
4,75
10
4,75
10
5,50
16
6,00
12
6,00
8
6,00
10
6,00
10
6,00
10
15
1/4"
18
3/8"
22
1/2"
28
3/4"
35
1"
42
1" 1/4
/
1" 1/2
54
/
/
2"
64
/
70
/
76,1
2" 1/2
88,9
3"
3" 1/2
108
/
114
4"
13,5
13
17,2
13
21,3
13
26,9
13,5
33,7
13,5
42,4
14
48,3
14
54,0
14
60,3
15
63,5
15
70,0
15
76,1
15
88,9
15
101,6
15,5
108
15,5
114,3
15,5
172
