Deumidificatori

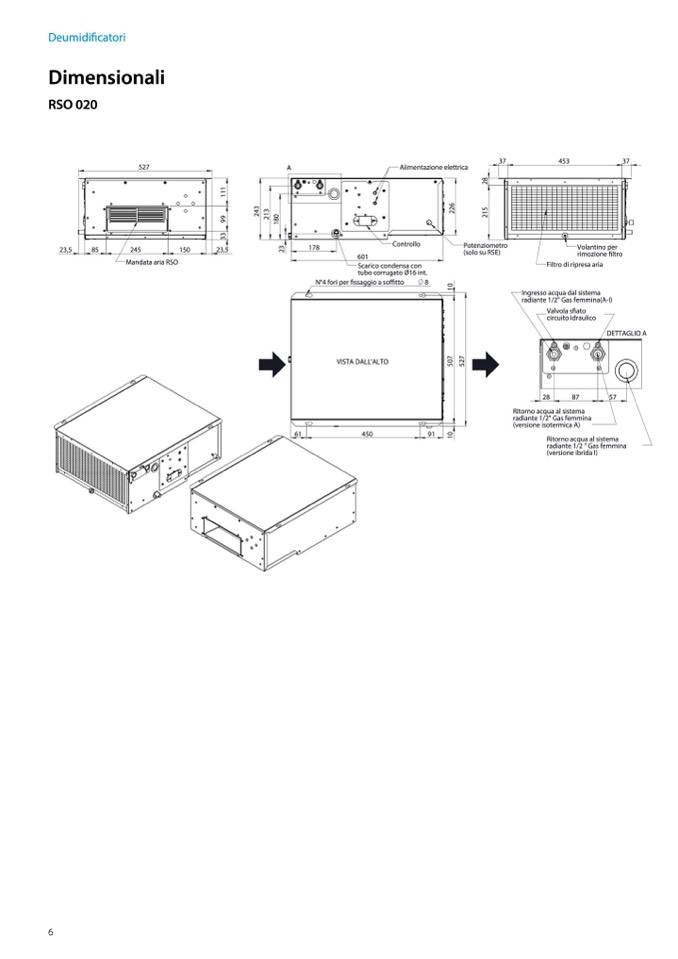

Dimensionali

RSO 020

527

A

1

Alimentazione elettrica

37

453

37

Volantino per

rimozione filtro

Filtro di ripresa aria

6

3

23,5

85

245

150

23,5

Mandata aria RSO

3

2

178

Controllo

601

Scarico condensa con

tubo corrugato Ø16 int.

Potenziometro

(solo su RSE)

7

0

5

7

2

5

0

1

3

4

3

6

2

5

1

9

2

1

2

0

8

1

2

61

VISTA DALL'ALTO

450

91

Ingresso acqua dal sistema

radiante 1/2" Gas femmina(A-I)

Valvola sfiato

circuito idraulico

DETTAGLIO A

28

87

57

Ritorno acqua al sistema

radiante 1/2" Gas femmina

(versione isotermica A)

Ritorno acqua al sistema

radiante 1/2 " Gas femmina

(versione ibrida I)

N°4 fori per fissaggio a soffitto

8

0

1

8

2
