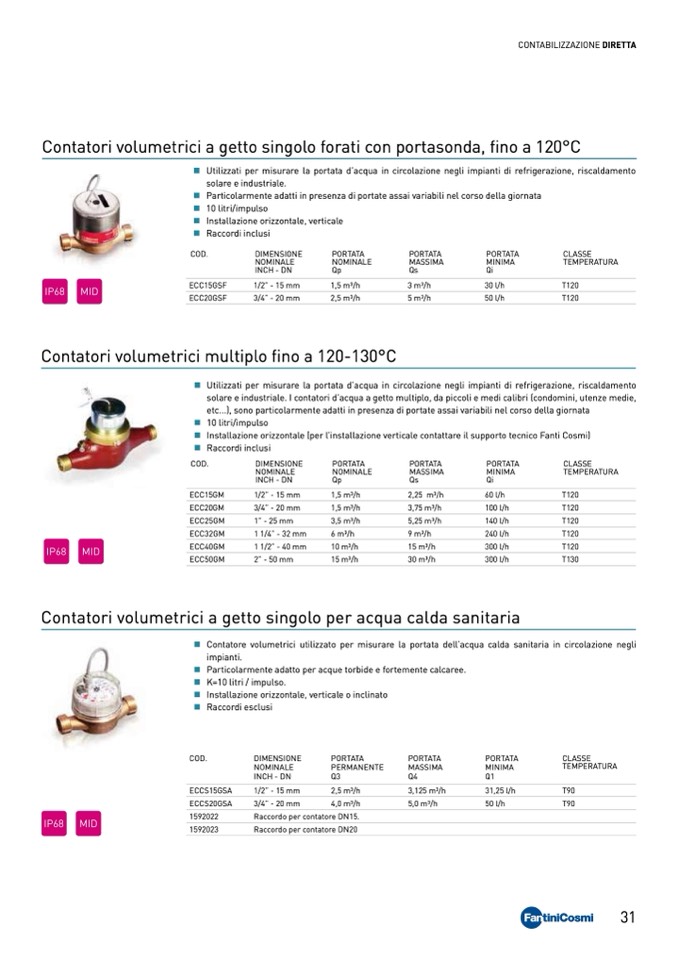

Contatori volumetrici a getto singolo forati con portasonda, fino a 120°C
„ Utilizzati per misurare la portata d’acqua in circolazione negli impianti di refrigerazione, riscaldamento
solare e industriale.
„ Particolarmente adatti in presenza di portate assai variabili nel corso della giornata
„ 10 litri/impulso
„ Installazione orizzontale, verticale
„ Raccordi inclusi
Contatori volumetrici multiplo fino a 120-130°C
„ Utilizzati per misurare la portata d’acqua in circolazione negli impianti di refrigerazione, riscaldamento
solare e industriale. I contatori d’acqua a getto multiplo, da piccoli e medi calibri (condomini, utenze medie,
etc...), sono particolarmente adatti in presenza di portate assai variabili nel corso della giornata
„ 10 litri/impulso
„ Installazione orizzontale (per l’installazione verticale contattare il supporto tecnico Fanti Cosmi)
„ Raccordi inclusi
Contatori volumetrici a getto singolo per acqua calda sanitaria
„ Contatore volumetrici utilizzato per misurare la portata dell’acqua calda sanitaria in circolazione negli
impianti.
„ Particolarmente adatto per acque torbide e fortemente calcaree.
„ K=10 litri / impulso.
„ Installazione orizzontale, verticale o inclinato
„ Raccordi esclusi
CONTABILIZZAZIONE DIRETTA
COD.
DIMENSIONE
NOMINALE
INCH - DN
PORTATA
NOMINALE
Qp
PORTATA
MASSIMA
Qs
PORTATA
MINIMA
Qi
CLASSE
TEMPERATURA
ECC15GSF
1/2” - 15 mm
1,5 m3/h
3 m3/h
30 l/h
T120
ECC20GSF
3/4” - 20 mm
2,5 m3/h
5 m3/h
50 l/h
T120
COD.
DIMENSIONE
NOMINALE
INCH - DN
PORTATA
NOMINALE
Qp
PORTATA
MASSIMA
Qs
PORTATA
MINIMA
Qi
CLASSE
TEMPERATURA
ECC15GM
1/2” - 15 mm
1,5 m3/h
2,25 m3/h
60 l/h
T120
ECC20GM
3/4” - 20 mm
1,5 m3/h
3,75 m3/h
100 l/h
T120
ECC25GM
1” - 25 mm
3,5 m3/h
5,25 m3/h
140 l/h
T120
ECC32GM
1 1/4” - 32 mm
6 m3/h
9 m3/h
240 l/h
T120
ECC40GM
1 1/2” - 40 mm
10 m3/h
15 m3/h
300 l/h
T120
ECC50GM
2” - 50 mm
15 m3/h
30 m3/h
300 l/h
T130
COD.
DIMENSIONE
NOMINALE
INCH - DN
PORTATA
PERMANENTE
Q3
PORTATA
MASSIMA
Q4
PORTATA
MINIMA
Q1
CLASSE
TEMPERATURA
ECCS15GSA
1/2” - 15 mm
2,5 m3/h
3,125 m3/h
31,25 l/h
T90
ECCS20GSA
3/4” - 20 mm
4,0 m3/h
5,0 m3/h
50 l/h
T90
1592022
Raccordo per contatore DN15.
1592023
Raccordo per contatore DN20
31
