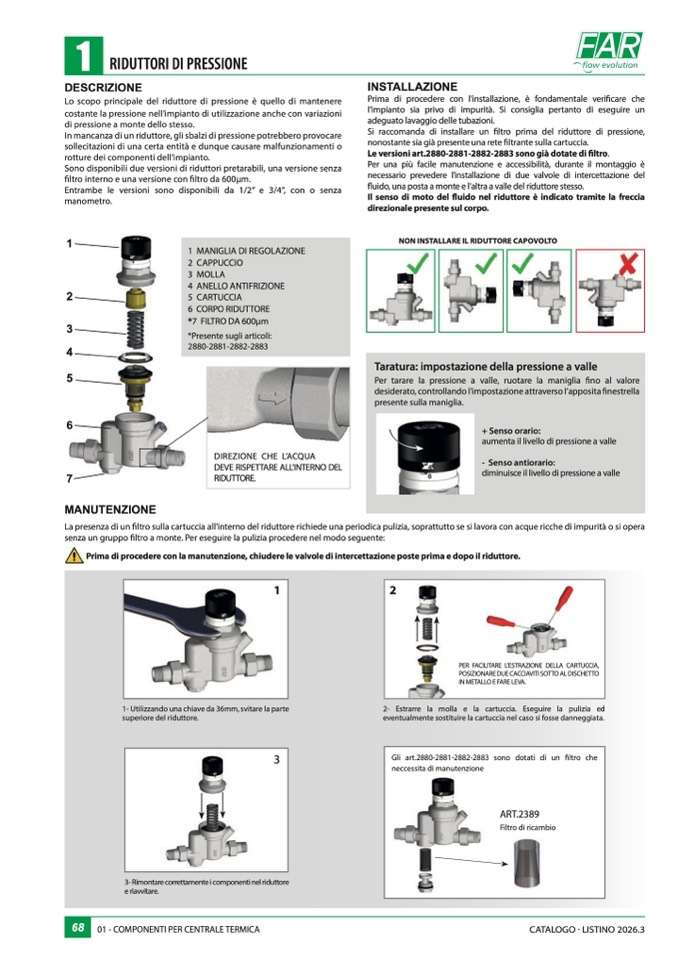

1RIDUTTORI DI PRESSION
E
DESCRIZION
E
Lo scopo principale del riduttore di pressione è quello di mantenere
costante la pressione nell’impianto di utilizzazione anche con variazion
i
di pressione a monte dello stesso
.
In mancanza di un riduttore, gli sbalzi di pressione potrebbero provocare
sollecitazioni di una certa entità e dunque causare malfunzionamenti o
rotture dei componenti dell’impianto
.
Sono disponibili due versioni di riduttori pretarabili, una versione senz
a
filtro interno e una versione con filtro da 600µm.
Entrambe le versioni sono disponibili da 1/2” e 3/4”, con o senz
a
manometro
.
1
INSTALLAZION
E
Prima di procedere con l’installazione, è fondamentale verificare ch
e
l’impianto sia privo di impurità. Si consiglia pertanto di eseguire u
n
adeguato lavaggio delle tubazioni
.
Si raccomanda di installare un
filtro prima del riduttore di pressione
,
nonostante sia già presente una rete filtrante sulla cartuccia
.
Le versioni art.2880-2881-2882-2883 sono già dotate di filtro.
Per una più facile manutenzione e accessibilità, durante il montaggio
è
necessario prevedere l’installazione di due valvole di intercettazione de
l
fluido, una posta a monte e l’altra a valle del riduttore stesso.
Il senso di moto del
fluido nel riduttore è indicato tramite la frecci
a
direzionale presente sul corpo
.
NON INSTALLARE IL RIDUTTORE CAPOVOLT
O
2
3
4
5
6
7
1 MANIGLIA DI REGOLAZION
E
2 CAPPUCCIO
3 MOLL
A
4 ANELLO ANTIFRIZIONE
5 CARTUCCI
A
6 CORPO RIDUTTOR
E
*7 FILTRO DA 600µ
m
*Presente sugli articoli:
2880-2881-2882-2883
Taratura: impostazione della pressione a valle
Per tarare la pressione a valle, ruotare la maniglia fino al valore
desiderato, controllando l’impostazione attraverso l’apposita
finestrella
presente sulla maniglia.
DIREZIONE CHE L’ACQUA
DEVE RISPETTARE ALL’INTERNO DE
L
RIDUTTORE.
+ Senso orario:
aumenta il livello di pressione a valle
- Senso antiorario
:
diminuisce il livello di pressione a vall
e
MANUTENZIONE
La presenza di un filtro sulla cartuccia all’interno del riduttore richiede una periodica pulizia, soprattutto se si lavora con acque ricche di impurità o si oper
a
senza un gruppo
filtro a monte. Per eseguire la pulizia procedere nel modo seguente
:
Prima di procedere con la manutenzione, chiudere le valvole di intercettazione poste prima e dopo il riduttore.
1
2
PER FACILITARE L’ESTRAZIONE DELLA CARTUCCIA
,
POSIZIONARE DUE CACCIAVITI SOTTO AL DISCHETT
O
IN METALLO E FARE LEVA
.
1- Utilizzando una chiave da 36mm, svitare la part
e
superiore del riduttore.
2- Estrarre la molla e la cartuccia. Eseguire la pulizia ed
eventualmente sostituire la cartuccia nel caso si fosse danneggiata.
3
Gli art.2880-2881-2882-2883 sono dotati di un
filtro che
neccessita di manutenzion
e
ART.238
9
Filtro di ricambio
3- Rimontare correttamente i componenti nel riduttor
e
e riavvitare.
