V
A
L

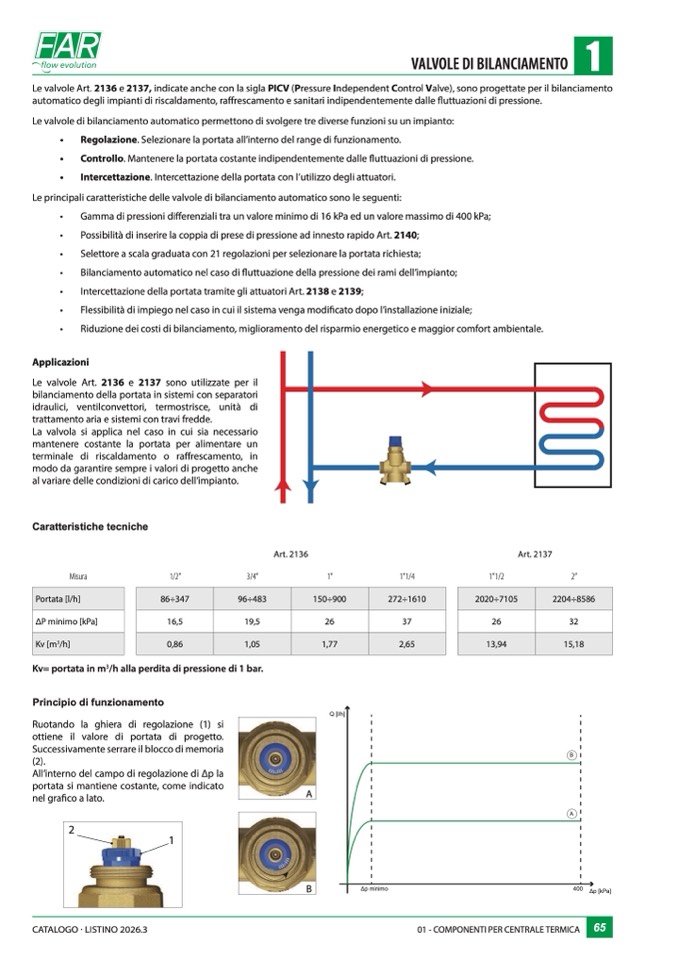

VOLE DI BILANCIAMENTO
Le valvole Art. 2136 e 2137, indicate anche con la sigla PICV (Pressure Independent Control Valve), sono progettate per il bilanciament
o
automatico degli impianti di riscaldamento, raffrescamento e sanitari indipendentemente dalle
fluttuazioni di pressione.
Le valvole di bilanciamento automatico permettono di svolgere tre diverse funzioni su un impianto
:
•
Regolazione. Selezionare la portata all’interno del range di funzionamento
.
•
Controllo. Mantenere la portata costante indipendentemente dalle
fluttuazioni di pressione.
•
Intercettazione. Intercettazione della portata con l’utilizzo degli attuatori.
Le principali caratteristiche delle valvole di bilanciamento automatico sono le seguenti
:
•
Gamma di pressioni di
fferenziali tra un valore minimo di 16 kPa ed un valore massimo di 400 kPa
;
•
Possibilità di inserire la coppia di prese di pressione ad innesto rapido Art. 2140;
•
Selettore a scala graduata con 21 regolazioni per selezionare la portata richiesta;
•
Bilanciamento automatico nel caso di fluttuazione della pressione dei rami dell’impianto;
•
Intercettazione della portata tramite gli attuatori Art. 2138 e 2139
;
•
Flessibilità di impiego nel caso in cui il sistema venga modificato dopo l’installazione iniziale;
•
Riduzione dei costi di bilanciamento, miglioramento del risparmio energetico e maggior comfort ambientale.
Applicazion
i
Le valvole Art. 2136 e 2137 sono utilizzate per il
bilanciamento della portata in sistemi con separatori
idraulici, ventilconvettori, termostrisce, unità d
i
trattamento aria e sistemi con travi fredde.
La valvola si applica nel caso in cui sia necessario
mantenere costante la portata per alimentare un
terminale di riscaldamento o raffrescamento, i
n
modo da garantire sempre i valori di progetto anch
e
al variare delle condizioni di carico dell’impianto.
Caratteristiche tecniche
Art. 2136
Art. 213
7
Misura
1/2”
3/4”
1”
1”1/4
1”1/2
2
”
Portata [l/h]
86÷347
96÷483
150÷900
272÷1610
2020÷7105
2204÷8586
ΔP minimo [kPa]
16,5
19,5
26
37
26
32
Kv [m3/h]
1,05
0,86
Kv= portata in m3/h alla perdita di pressione di 1 bar.
Principio di funzionamento
Ruotando la ghiera di regolazione (1) si
ottiene il valore di portata di progetto.
Successivamente serrare il blocco di memoria
(2).
All’interno del campo di regolazione di Δp la
portata si mantiene costante, come indicato
nel grafico a lato
.
1,77
2,65
13,94
15,1
8
Q [l/h
]
B
A
A
2
1
B
Δp minim
o
40
0
Δp [kPa]
