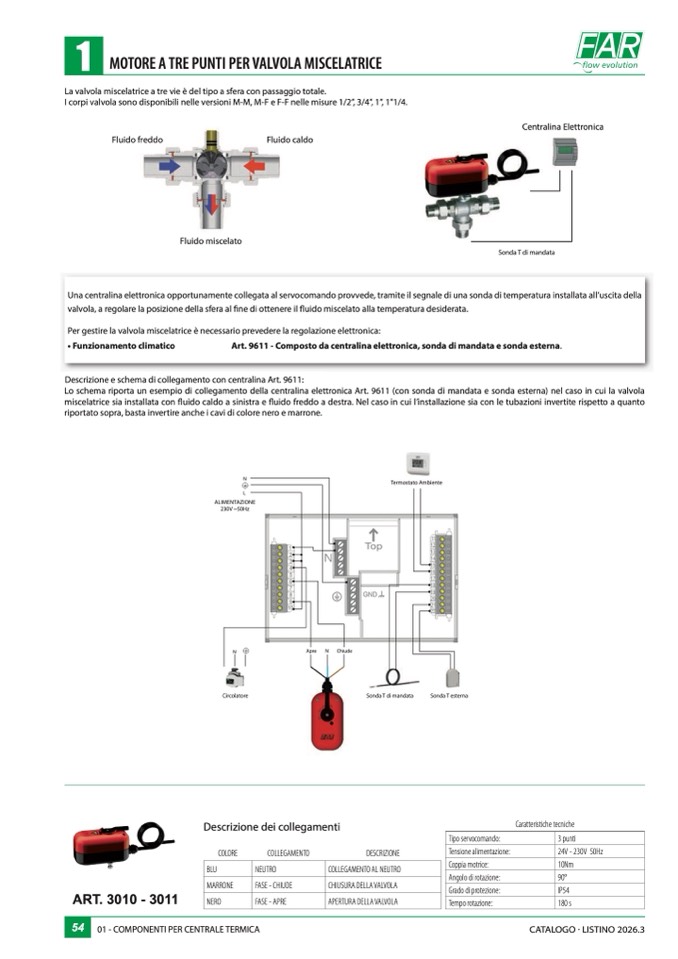

1MOTORE A TRE PUNTI PER VALVOLA MISCELATRIC

E

La valvola miscelatrice a tre vie è del tipo a sfera con passaggio totale.

I corpi valvola sono disponibili nelle versioni M-M, M-F e F-F nelle misure 1/2”, 3/4”, 1”, 1”1/4

.

Centralina Elettronica

Fluido freddo

Fluido caldo

Fluido miscelato

Sonda T di mandata

Una centralina elettronica opportunamente collegata al servocomando provvede, tramite il segnale di una sonda di temperatura installata all’uscita della

valvola, a regolare la posizione della sfera al

fine di ottenere il fluido miscelato alla temperatura desiderata

.

Per gestire la valvola miscelatrice è necessario prevedere la regolazione elettronica:

• Funzionamento climatico

Art. 9611 - Composto da centralina elettronica, sonda di mandata e sonda esterna.

Descrizione e schema di collegamento con centralina Art. 9611:

Lo schema riporta un esempio di collegamento della centralina elettronica Art. 9611 (con sonda di mandata e sonda esterna) nel caso in cui la valvol

a

miscelatrice sia installata con

fluido caldo a sinistra e fluido freddo a destra. Nel caso in cui l’installazione sia con le tubazioni invertite rispetto a quant

o

riportato sopra, basta invertire anche i cavi di colore nero e marrone.

N

L

ALIMENTAZION

E

230V ~50H

z

Termostato Ambient

e

N

N

Apre

Chiude

Circolatore

Sonda T di mandata

Sonda T esterna

Descrizione dei collegament

i

Caratteristiche tecnich

e

Tipo servocomando:

3 punti

COLORE

COLLEGAMENTO

DESCRIZIONE

Tensione alimentazione:

24V - 230V 50Hz

Coppia motrice:

10Nm

BLU

NEUTRO

COLLEGAMENTO AL NEUTR

O

Angolo di rotazione:

90°

MARRONE

FASE - CHIUDE

CHIUSURA DELLA VALVOL

A

Grado di protezione:

IP54

ART. 3010 - 301

1

NERO

FASE - APRE

APERTURA DELLA VALVOLA

Tempo rotazione:

180 s

54

01 - COMPONENTI PER CENTRALE TERMIC

A

CATALOGO · LISTINO 2026.3
