CONTABILIZZAZIONE DEL CALORE

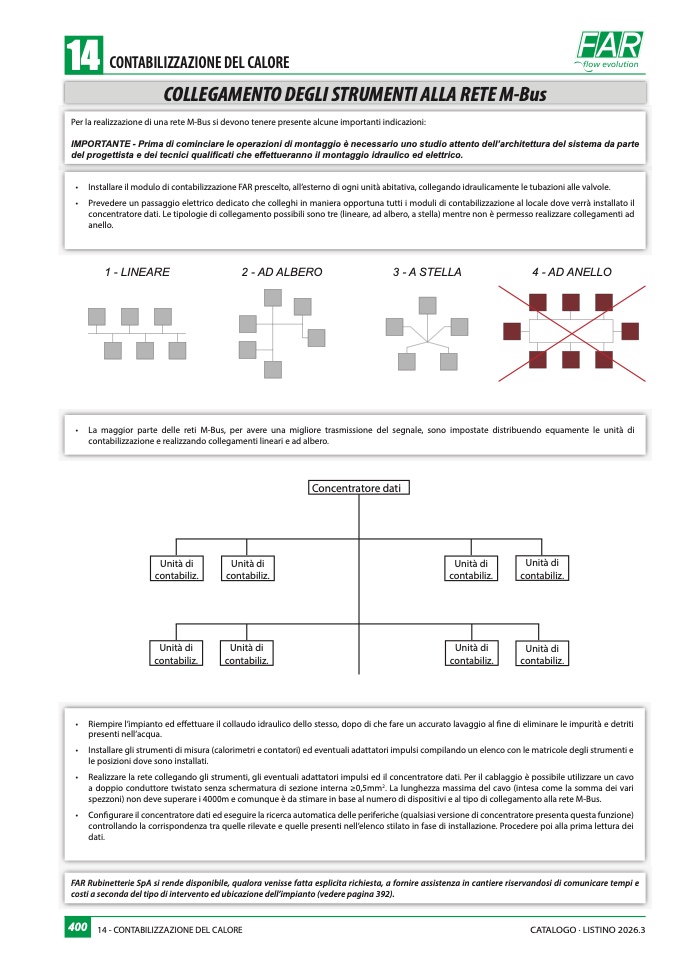

COLLEGAMENTO DEGLI STRUMENTI ALLA RETE M-Bu

s

Per la realizzazione di una rete M-Bus si devono tenere presente alcune importanti indicazioni

:

IMPORTANTE - Prima di cominciare le operazioni di montaggio è necessario uno studio attento dell’architettura del sistema da parte

del progettista e dei tecnici qualificati che e

ffettueranno il montaggio idraulico ed elettrico

.

• Installare il modulo di contabilizzazione FAR prescelto, all’esterno di ogni unità abitativa, collegando idraulicamente le tubazioni alle valvole.

• Prevedere un passaggio elettrico dedicato che colleghi in maniera opportuna tutti i moduli di contabilizzazione al locale dove verrà installato il

concentratore dati. Le tipologie di collegamento possibili sono tre (lineare, ad albero, a stella) mentre non è permesso realizzare collegamenti ad

anello.

1 - LINEARE

2 - AD ALBERO

3 - A STELLA

4 - AD ANELL

O

• La maggior parte delle reti M-Bus, per avere una migliore trasmissione del segnale, sono impostate distribuendo equamente le unità d

i

contabilizzazione e realizzando collegamenti lineari e ad albero

.

Concentratore dat

i

Unità d

i

contabiliz

.

Unità di

contabiliz

.

Unità di

contabiliz

.

Unità di

contabiliz

.

Unità d

i

contabiliz

.

Unità di

contabiliz

.

Unità di

contabiliz

.

Unità di

contabiliz

.

• Riempire l’impianto ed effettuare il collaudo idraulico dello stesso, dopo di che fare un accurato lavaggio al fine di eliminare le impurità e detriti

presenti nell’acqua.

• Installare gli strumenti di misura (calorimetri e contatori) ed eventuali adattatori impulsi compilando un elenco con le matricole degli strumenti

e

le posizioni dove sono installati.

• Realizzare la rete collegando gli strumenti, gli eventuali adattatori impulsi ed il concentratore dati. Per il cablaggio è possibile utilizzare un cav

o

a doppio conduttore twistato senza schermatura di sezione interna ≥0,5mm2. La lunghezza massima del cavo (intesa come la somma dei var

i

spezzoni) non deve superare i 4000m e comunque è da stimare in base al numero di dispositivi e al tipo di collegamento alla rete M-Bus

.

• Con

figurare il concentratore dati ed eseguire la ricerca automatica delle periferiche (qualsiasi versione di concentratore presenta questa funzione

)

controllando la corrispondenza tra quelle rilevate e quelle presenti nell’elenco stilato in fase di installazione. Procedere poi alla prima lettura de

i

dati

.

FAR Rubinetterie SpA si rende disponibile, qualora venisse fatta esplicita richiesta, a fornire assistenza in cantiere riservandosi di comunicare tempi

e

costi a seconda del tipo di intervento ed ubicazione dell’impianto (vedere pagina 392)

.
