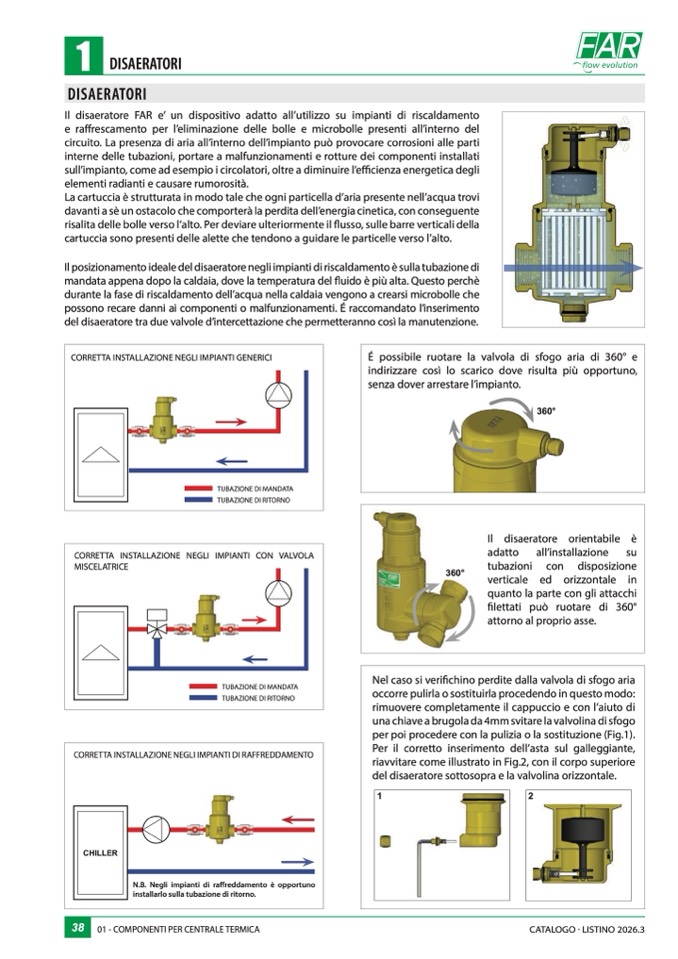

DISAERATOR

I

Il disaeratore FAR e’ un dispositivo adatto all’utilizzo su impianti di riscaldament

o

e raffrescamento per l’eliminazione delle bolle e microbolle presenti all’interno de

l

circuito. La presenza di aria all’interno dell’impianto può provocare corrosioni alle parti

interne delle tubazioni, portare a malfunzionamenti e rotture dei componenti installati

sull’impianto, come ad esempio i circolatori, oltre a diminuire l’e

fficienza energetica degli

elementi radianti e causare rumorosità

.

La cartuccia è strutturata in modo tale che ogni particella d’aria presente nell’acqua trov

i

davanti a sè un ostacolo che comporterà la perdita dell’energia cinetica, con conseguente

risalita delle bolle verso l’alto. Per deviare ulteriormente il

flusso, sulle barre verticali della

cartuccia sono presenti delle alette che tendono a guidare le particelle verso l’alto.

Il posizionamento ideale del disaeratore negli impianti di riscaldamento è sulla tubazione d

i

mandata appena dopo la caldaia, dove la temperatura del fluido è più alta. Questo perch

è

durante la fase di riscaldamento dell’acqua nella caldaia vengono a crearsi microbolle che

possono recare danni ai componenti o malfunzionamenti. É raccomandato l’inserimento

del disaeratore tra due valvole d’intercettazione che permetteranno così la manutenzione

.

CORRETTA INSTALLAZIONE NEGLI IMPIANTI GENERIC

I

É possibile ruotare la valvola di sfogo aria di 360°

e

indirizzare così lo scarico dove risulta più opportuno

,

senza dover arrestare l’impianto.

360

°

TUBAZIONE DI MANDATA

TUBAZIONE DI RITORN

O

CORRETTA INSTALLAZIONE NEGLI IMPIANTI CON VALVOLA

MISCELATRIC

E

360

°

Il disaeratore orientabile

è

adatto all’installazione su

tubazioni con disposizione

verticale ed orizzontale i

n

quanto la parte con gli attacchi

filettati può ruotare di 360°

attorno al proprio asse.

TUBAZIONE DI MANDATA

TUBAZIONE DI RITORNO

CORRETTA INSTALLAZIONE NEGLI IMPIANTI DI RAFFREDDAMENT

O

Nel caso si verifichino perdite dalla valvola di sfogo ari

a

occorre pulirla o sostituirla procedendo in questo modo

:

rimuovere completamente il cappuccio e con l’aiuto di

una chiave a brugola da 4mm svitare la valvolina di sfogo

per poi procedere con la pulizia o la sostituzione (Fig.1)

.

Per il corretto inserimento dell’asta sul galleggiante,

riavvitare come illustrato in Fig.2, con il corpo superiore

del disaeratore sottosopra e la valvolina orizzontale

.

1

2

CHILLER

N.B. Negli impianti di raffreddamento è opportun

o

installarlo sulla tubazione di ritorno.
