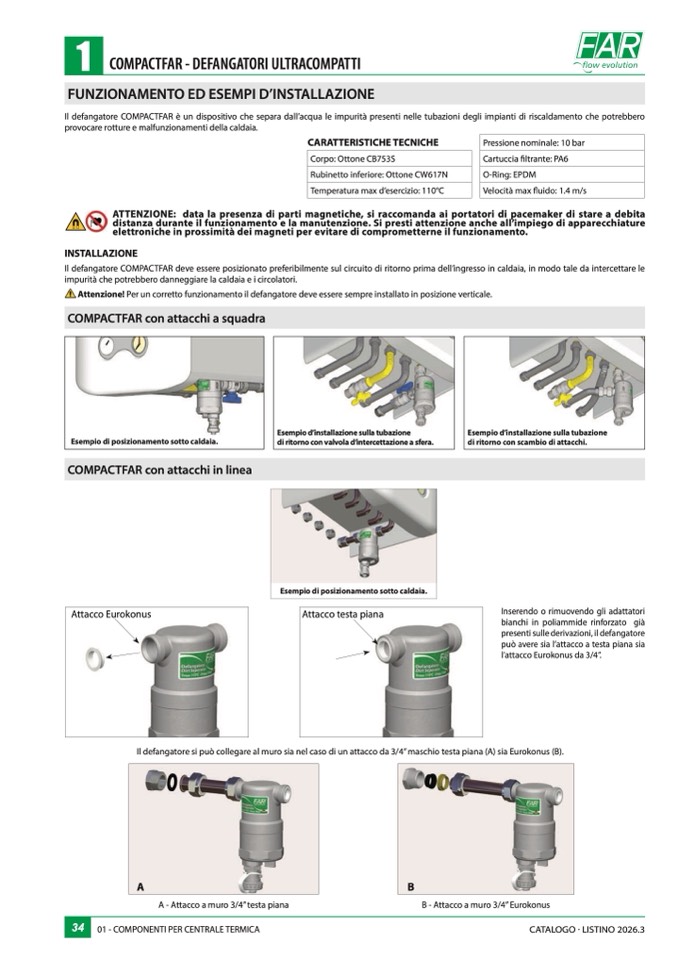

1COMPACTFAR - DEFANGATORI ULTRACOMPATT

I

FUNZIONAMENTO ED ESEMPI D’INSTALLAZION

E

Il defangatore COMPACTFAR è un dispositivo che separa dall’acqua le impurità presenti nelle tubazioni degli impianti di riscaldamento che potrebbero

provocare rotture e malfunzionamenti della caldaia.

CARATTERISTICHE TECNICH

E

Pressione nominale: 10 bar

Corpo: Ottone CB753S

Cartuccia filtrante: PA

6

Rubinetto inferiore: Ottone CW617

N

O-Ring: EPDM

Temperatura max d’esercizio: 110°C

Velocità max fluido: 1.4 m/s

ATTENZIONE: data la presenza di parti magnetiche, si raccomanda ai portatori di pacemaker di stare a debit

a

i

s

t

a

nza durante il funzionamento e la manutenzione. Si presti attenzione anche all’impiego di apparecchiatur

e

l

e

t

t

r

oniche in prossimità dei magneti per evitare di comprometterne il funzionamento

.

INSTALLAZIONE

Il defangatore COMPACTFAR deve essere posizionato preferibilmente sul circuito di ritorno prima dell’ingresso in caldaia, in modo tale da intercettare le

impurità che potrebbero danneggiare la caldaia e i circolatori.

Attenzione! Per un corretto funzionamento il defangatore deve essere sempre installato in posizione verticale

.

COMPACTFAR con attacchi a squadr

a

Esempio di posizionamento sotto caldaia

.

Esempio d’installazione sulla tubazione

di ritorno con valvola d’intercettazione a sfera

.

Esempio d’installazione sulla tubazion

e

di ritorno con scambio di attacchi.

COMPACTFAR con attacchi in linea

Esempio di posizionamento sotto caldaia.

Attacco Eurokonus

Attacco testa piana

Inserendo o rimuovendo gli adattatori

bianchi in poliammide rinforzato già

presenti sulle derivazioni, il defangator

e

può avere sia l’attacco a testa piana sia

l’attacco Eurokonus da 3/4”

.

Il defangatore si può collegare al muro sia nel caso di un attacco da 3/4” maschio testa piana (A) sia Eurokonus (B).

A

B

A - Attacco a muro 3/4” testa piana

B - Attacco a muro 3/4” Eurokonus
