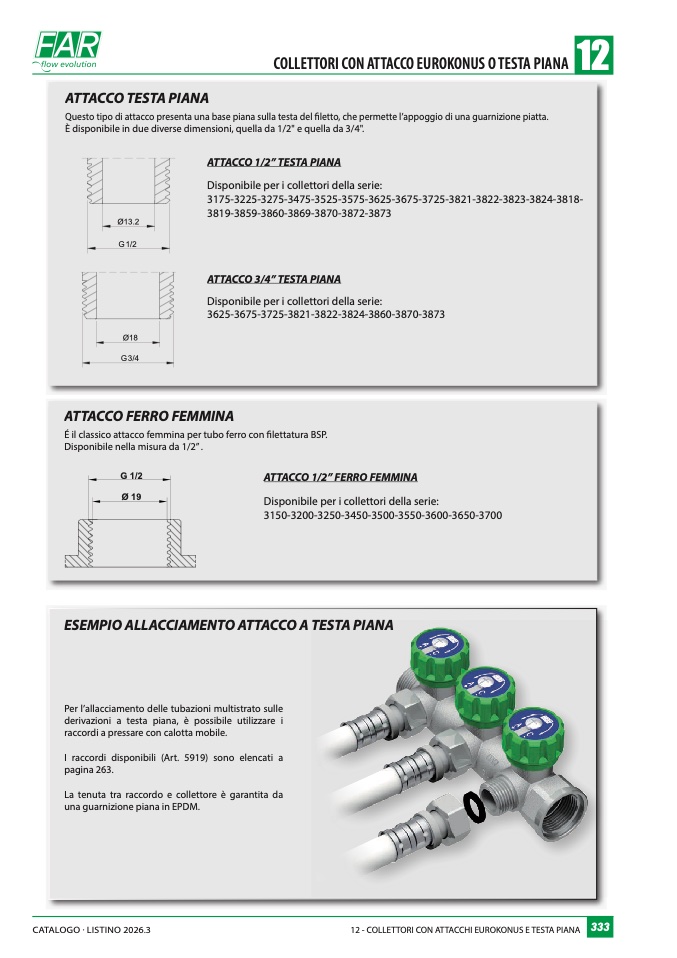

COLLETTORI CON ATTACCO EUROKONUS O TESTA PIANA

1

12

ATTACCO TESTA PIAN

A

Questo tipo di attacco presenta una base piana sulla testa del

filetto, che permette l’appoggio di una guarnizione piatta.

È disponibile in due diverse dimensioni, quella da 1/2" e quella da 3/4"

.

ATTACCO 1/2” TESTA PIAN

A

Disponibile per i collettori della serie:

3175-3225-3275-3475-3525-3575-3625-3675-3725-3821-3822-3823-3824-3818

-

3819-3859-3860-3869-3870-3872-387

3

Ø13.2

G 1/2

ATTACCO 3/4” TESTA PIAN

A

Disponibile per i collettori della serie:

3625-3675-3725-3821-3822-3824-3860-3870-3873

Ø1

8

G 3/

4

ATTACCO FERRO FEMMINA

É il classico attacco femmina per tubo ferro con filettatura BSP.

Disponibile nella misura da 1/2” .

G 1/2

Ø 1

9

ATTACCO 1/2” FERRO FEMMIN

A

Disponibile per i collettori della serie:

3150-3200-3250-3450-3500-3550-3600-3650-370

0

ESEMPIO ALLACCIAMENTO ATTACCO A TESTA PIANA

Per l’allacciamento delle tubazioni multistrato sulle

derivazioni a testa piana, è possibile utilizzare i

raccordi a pressare con calotta mobile

.

I raccordi disponibili (Art. 5919) sono elencati

a

pagina 263

.

La tenuta tra raccordo e collettore è garantita da

una guarnizione piana in EPDM.

CATALOGO · LISTINO 2026.3

12 - COLLETTORI CON ATTACCHI EUROKONUS E TESTA PIANA

333
