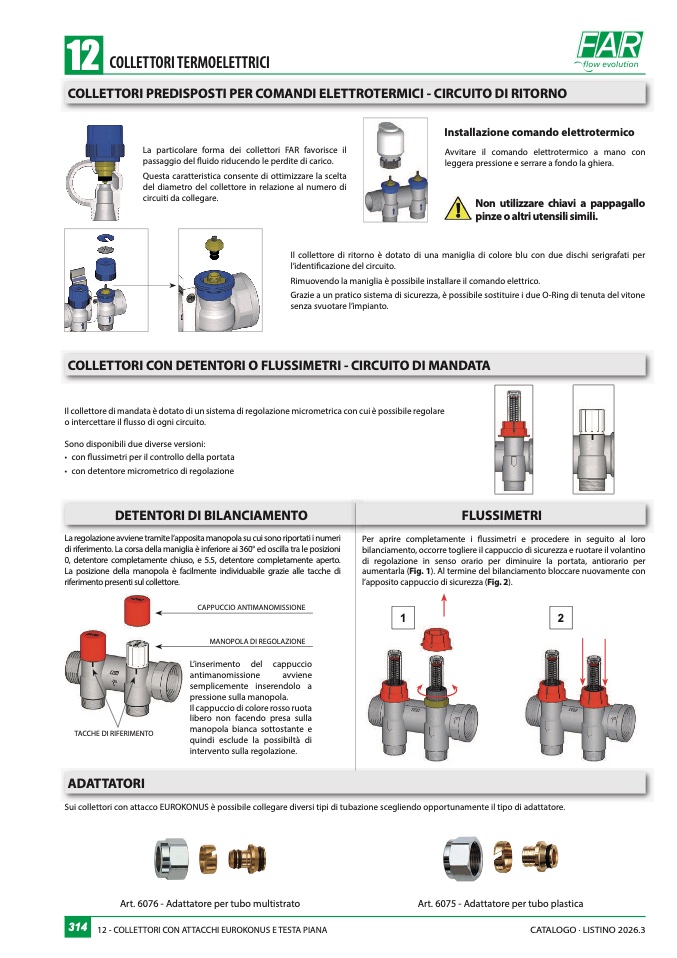

COLLETTORI PREDISPOSTI PER COMANDI ELETTROTERMICI - CIRCUITO DI RITORNO
La particolare forma dei collettori FAR favorisce il
passaggio del
fluido riducendo le perdite di carico.
Questa caratteristica consente di ottimizzare la scelta
del diametro del collettore in relazione al numero d
i
circuiti da collegare
.
Installazione comando elettrotermic
o
Avvitare il comando elettrotermico a mano co
n
leggera pressione e serrare a fondo la ghiera.
Non utilizzare chiavi a pappagall
o
pinze o altri utensili simili
.
Il collettore di ritorno è dotato di una maniglia di colore blu con due dischi serigrafati per
l’identificazione del circuito
.
Rimuovendo la maniglia è possibile installare il comando elettrico
.
Grazie a un pratico sistema di sicurezza, è possibile sostituire i due O-Ring di tenuta del viton
e
senza svuotare l’impianto.
COLLETTORI CON DETENTORI O FLUSSIMETRI - CIRCUITO DI MANDAT
A
Il collettore di mandata è dotato di un sistema di regolazione micrometrica con cui è possibile regolare
o intercettare il
flusso di ogni circuito.
Sono disponibili due diverse versioni
:
•
•
con flussimetri per il controllo della portat
a
con detentore micrometrico di regolazione
DETENTORI DI BILANCIAMENTO
FLUSSIMETRI
La regolazione avviene tramite l’apposita manopola su cui sono riportati i numer
i
di riferimento. La corsa della maniglia è inferiore ai 360° ed oscilla tra le posizion
i
0, detentore completamente chiuso, e 5.5, detentore completamente aperto
.
La posizione della manopola è facilmente individuabile grazie alle tacche di
riferimento presenti sul collettore
.
Per aprire completamente i
flussimetri e procedere in seguito al lor
o
bilanciamento, occorre togliere il cappuccio di sicurezza e ruotare il volantin
o
di regolazione in senso orario per diminuire la portata, antiorario pe
r
aumentarla (Fig. 1). Al termine del bilanciamento bloccare nuovamente co
n
l’apposito cappuccio di sicurezza (Fig. 2).
CAPPUCCIO ANTIMANOMISSION
E
1
2
MANOPOLA DI REGOLAZION
E
TACCHE DI RIFERIMENTO
L’inserimento del cappucci
o
antimanomissione
avviene
semplicemente inserendolo a
pressione sulla manopola.
Il cappuccio di colore rosso ruot
a
libero non facendo presa sulla
manopola bianca sottostante e
quindi esclude la possibiltà di
intervento sulla regolazione.
ADATTATORI
Sui collettori con attacco EUROKONUS è possibile collegare diversi tipi di tubazione scegliendo opportunamente il tipo di adattatore.
Art. 6076 - Adattatore per tubo multistrato
Art. 6075 - Adattatore per tubo plastic
a
31
4
