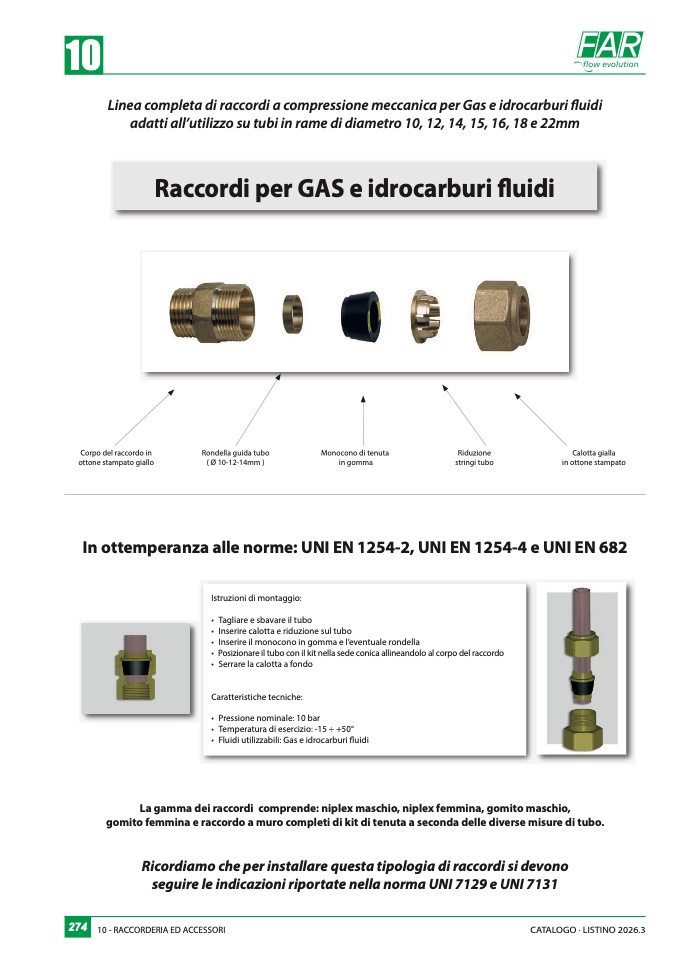

10

Linea completa di raccordi a compressione meccanica per Gas e idrocarburi

fluid

i

adatti all’utilizzo su tubi in rame di diametro 10, 12, 14, 15, 16, 18 e 22m

m

Raccordi per GAS e idrocarburi fluid

i

Corpo del raccordo i

n

ottone stampato giall

o

Rondella guida tub

o

( Ø 10-12-14mm )

Monocono di tenuta

in gomm

a

Riduzion

e

stringi tubo

Calotta giall

a

in ottone stampato

In ottemperanza alle norme: UNI EN 1254-2, UNI EN 1254-4 e UNI EN 68

2

Istruzioni di montaggio:

•

•

•

•

•

Tagliare e sbavare il tub

o

Inserire calotta e riduzione sul tubo

Inserire il monocono in gomma e l’eventuale rondella

Posizionare il tubo con il kit nella sede conica allineandolo al corpo del raccordo

Serrare la calotta a fond

o

Caratteristiche tecniche

:

•

•

•

Pressione nominale: 10 ba

r

Temperatura di esercizio: -15 ÷ +50

°

Fluidi utilizzabili: Gas e idrocarburi fluid

i

La gamma dei raccordi comprende: niplex maschio, niplex femmina, gomito maschio

,

gomito femmina e raccordo a muro completi di kit di tenuta a seconda delle diverse misure di tubo.

Ricordiamo che per installare questa tipologia di raccordi si devono

seguire le indicazioni riportate nella norma UNI 7129 e UNI 7131

27

4
