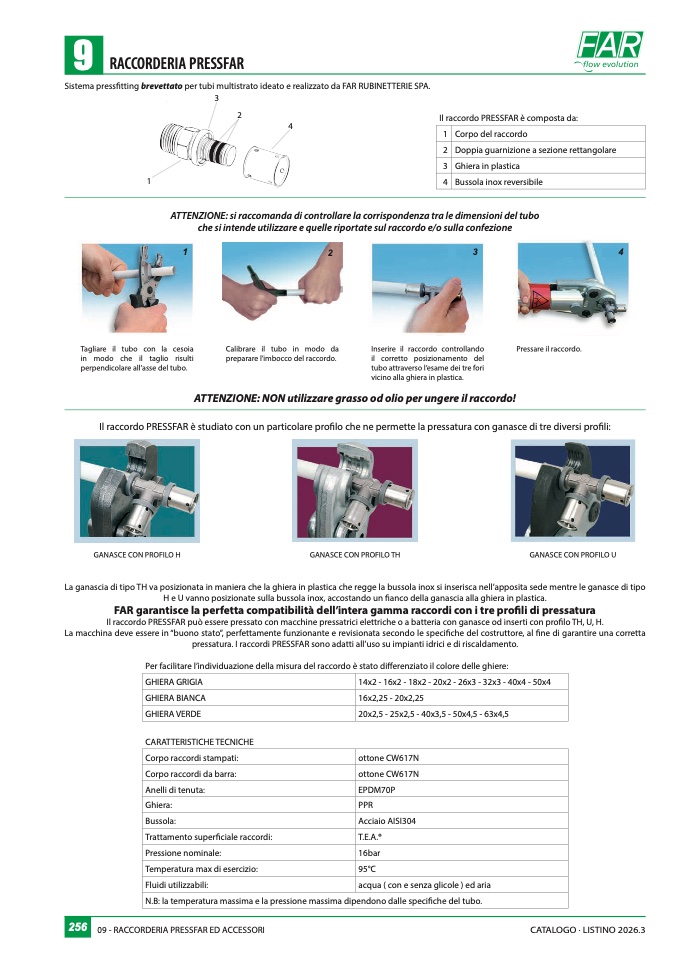

9

RACCORDERIA PRESSFA

R

Sistema pressfitting brevettato per tubi multistrato ideato e realizzato da FAR RUBINETTERIE SPA

.

3

2

Il raccordo PRESSFAR è composta da

:

4

1 Corpo del raccord

o

2 Doppia guarnizione a sezione rettangolar

e

3 Ghiera in plastica

1

4 Bussola inox reversibil

e

ATTENZIONE: si raccomanda di controllare la corrispondenza tra le dimensioni del tubo

che si intende utilizzare e quelle riportate sul raccordo e/o sulla confezion

e

1

2

3

4

Tagliare il tubo con la cesoia

in modo che il taglio risulti

perpendicolare all’asse del tubo

.

Calibrare il tubo in modo da

preparare l’imbocco del raccordo

.

Inserire il raccordo controlland

o

il corretto posizionamento de

l

tubo attraverso l’esame dei tre fori

vicino alla ghiera in plastica

.

ATTENZIONE: NON utilizzare grasso od olio per ungere il raccordo

!

Pressare il raccordo.

Il raccordo PRESSFAR è studiato con un particolare pro

filo che ne permette la pressatura con ganasce di tre diversi profili

:

GANASCE CON PROFILO H

GANASCE CON PROFILO TH

GANASCE CON PROFILO

U

La ganascia di tipo TH va posizionata in maniera che la ghiera in plastica che regge la bussola inox si inserisca nell’apposita sede mentre le ganasce di tipo

H e U vanno posizionate sulla bussola inox, accostando un fianco della ganascia alla ghiera in plastica

.

FAR garantisce la perfetta compatibilità dell’intera gamma raccordi con i tre profili di pressatur

a

Il raccordo PRESSFAR può essere pressato con macchine pressatrici elettriche o a batteria con ganasce od inserti con pro

filo TH, U, H.

La macchina deve essere in “buono stato”, perfettamente funzionante e revisionata secondo le speci

fiche del costruttore, al fine di garantire una corretta

pressatura. I raccordi PRESSFAR sono adatti all’uso su impianti idrici e di riscaldamento

.

Per facilitare l’individuazione della misura del raccordo è stato di

fferenziato il colore delle ghiere:

GHIERA GRIGIA

14x2 - 16x2 - 18x2 - 20x2 - 26x3 - 32x3 - 40x4 - 50x

4

GHIERA BIANCA

16x2,25 - 20x2,2

5

GHIERA VERDE

20x2,5 - 25x2,5 - 40x3,5 - 50x4,5 - 63x4,

5

CARATTERISTICHE TECNICHE

Corpo raccordi stampati:

ottone CW617N

Corpo raccordi da barra:

ottone CW617N

Anelli di tenuta:

EPDM70P

Ghiera:

PP

R

Bussola:

Acciaio AISI304

Trattamento superficiale raccordi:

T.E.A.®

Pressione nominale:

16ba

r

Temperatura max di esercizio:

95°

C

Fluidi utilizzabili:

acqua ( con e senza glicole ) ed ari

a

N.B: la temperatura massima e la pressione massima dipendono dalle specifiche del tubo

.

25

6

09 - RACCORDERIA PRESSFAR ED ACCESSOR

I

CATALOGO · LISTINO 2026.3
