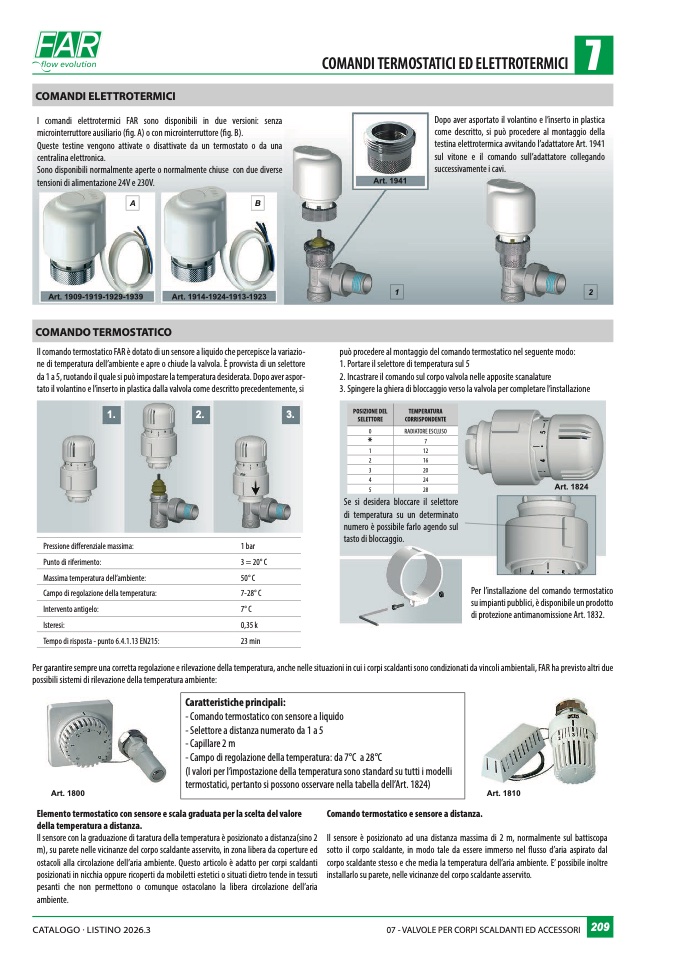

COMANDI TERMOSTATICI ED ELETTROTERMICI

1

7

COMANDI ELETTROTERMICI

I comandi elettrotermici FAR sono disponibili in due versioni: senz

a

microinterruttore ausiliario (

fig. A) o con microinterruttore (fig. B).

Queste testine vengono attivate o disattivate da un termostato o da una

centralina elettronica.

Sono disponibili normalmente aperte o normalmente chiuse con due divers

e

tensioni di alimentazione 24V e 230V

.

Dopo aver asportato il volantino e l’inserto in plastica

come descritto, si può procedere al montaggio dell

a

testina elettrotermica avvitando l’adattatore Art. 1941

sul vitone e il comando sull’adattatore collegand

o

successivamente i cavi

.

Art. 194

1

A

B

Art. 1909-1919-1929-1939

Art. 1914-1924-1913-1923

1

2

COMANDO TERMOSTATIC

O

Il comando termostatico FAR è dotato di un sensore a liquido che percepisce la variazio-

ne di temperatura dell’ambiente e apre o chiude la valvola. È provvista di un selettor

e

da 1 a 5, ruotando il quale si può impostare la temperatura desiderata. Dopo aver aspor

-

tato il volantino e l’inserto in plastica dalla valvola come descritto precedentemente, s

i

può procedere al montaggio del comando termostatico nel seguente modo

:

1. Portare il selettore di temperatura sul

5

2. Incastrare il comando sul corpo valvola nelle apposite scanalature

3. Spingere la ghiera di bloccaggio verso la valvola per completare l’installazione

1.

2.

3.

POSIZIONE DE

L

SELETTOR

E

TEMPERATUR

A

CORRISPONDENTE

0

RADIATORE ESCLUS

O

*

7

1

1

2

2

1

6

3

2

0

4

2

4

5

28

Art. 1824

Se si desidera bloccare il selettor

e

di temperatura su un determinato

numero è possibile farlo agendo sul

tasto di bloccaggio

.

Pressione di

fferenziale massima:

1 bar

Punto di riferimento:

3 = 20° C

Massima temperatura dell’ambiente:

50° C

Campo di regolazione della temperatura:

7-28° C

Intervento antigelo:

7° C

Per l’installazione del comando termostatico

su impianti pubblici, è disponibile un prodotto

di protezione antimanomissione Art. 1832

.

Isteresi:

0,35 k

Tempo di risposta - punto 6.4.1.13 EN215:

23 mi

n

Per garantire sempre una corretta regolazione e rilevazione della temperatura, anche nelle situazioni in cui i corpi scaldanti sono condizionati da vincoli ambientali, FAR ha previsto altri due

possibili sistemi di rilevazione della temperatura ambiente:

Caratteristiche principali

:

- Comando termostatico con sensore a liquid

o

- Selettore a distanza numerato da 1 a

5

- Capillare 2

m

- Campo di regolazione della temperatura: da 7°C a 28°

C

(I valori per l’impostazione della temperatura sono standard su tutti i modelli

termostatici, pertanto si possono osservare nella tabella dell’Art. 1824

)

Art. 180

0

Elemento termostatico con sensore e scala graduata per la scelta del valor

e

della temperatura a distanza.

Il sensore con la graduazione di taratura della temperatura è posizionato a distanza(sino

2

m), su parete nelle vicinanze del corpo scaldante asservito, in zona libera da coperture ed

ostacoli alla circolazione dell’aria ambiente. Questo articolo è adatto per corpi scaldanti

posizionati in nicchia oppure ricoperti da mobiletti estetici o situati dietro tende in tessuti

pesanti che non permettono o comunque ostacolano la libera circolazione dell’ari

a

ambiente

.

Art. 181

0

Comando termostatico e sensore a distanza

.

Il sensore è posizionato ad una distanza massima di 2 m, normalmente sul battiscop

a

sotto il corpo scaldante, in modo tale da essere immerso nel

flusso d’aria aspirato da

l

corpo scaldante stesso e che media la temperatura dell’aria ambiente. E’ possibile inoltr

e

installarlo su parete, nelle vicinanze del corpo scaldante asservito

.
