PPI DI RILANCIO ED ACCESSORI

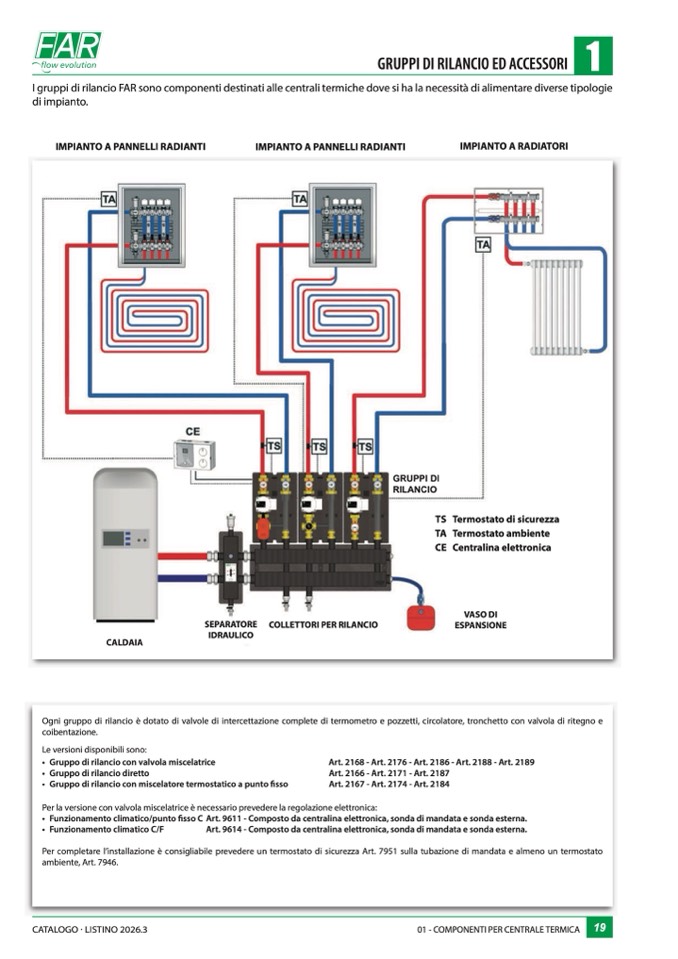

I gruppi di rilancio FAR sono componenti destinati alle centrali termiche dove si ha la necessità di alimentare diverse tipologi

e

di impianto

.

IMPIANTO A PANNELLI RADIANTI

IMPIANTO A PANNELLI RADIANTI

IMPIANTO A RADIATORI

GRUPPI D

I

RILANCIO

TS Termostato di sicurezz

a

TA Termostato ambiente

CE Centralina elettronica

SEPARATOR

E

IDRAULIC

O

COLLETTORI PER RILANCIO

VASO DI

ESPANSIONE

CALDAI

A

Ogni gruppo di rilancio è dotato di valvole di intercettazione complete di termometro e pozzetti, circolatore, tronchetto con valvola di ritegno e

coibentazione.

Le versioni disponibili sono

:

•

Gruppo di rilancio con valvola miscelatrice

•

Gruppo di rilancio diretto

•

Gruppo di rilancio con miscelatore termostatico a punto fisso

Art. 2168 - Art. 2176 - Art. 2186 - Art. 2188 - Art. 218

9

Art. 2166 - Art. 2171 - Art. 218

7

Art. 2167 - Art. 2174 - Art. 218

4

Per la versione con valvola miscelatrice è necessario prevedere la regolazione elettronica:

•

Funzionamento climatico/punto fisso C Art. 9611 - Composto da centralina elettronica, sonda di mandata e sonda esterna

.

•

Funzionamento climatico C/F

Art. 9614 - Composto da centralina elettronica, sonda di mandata e sonda esterna

.

Per completare l’installazione è consigliabile prevedere un termostato di sicurezza Art. 7951 sulla tubazione di mandata e almeno un termostato

ambiente, Art. 7946

.

CATALOGO · LISTINO 2026.3

01 - COMPONENTI PER CENTRALE TERMICA

19
