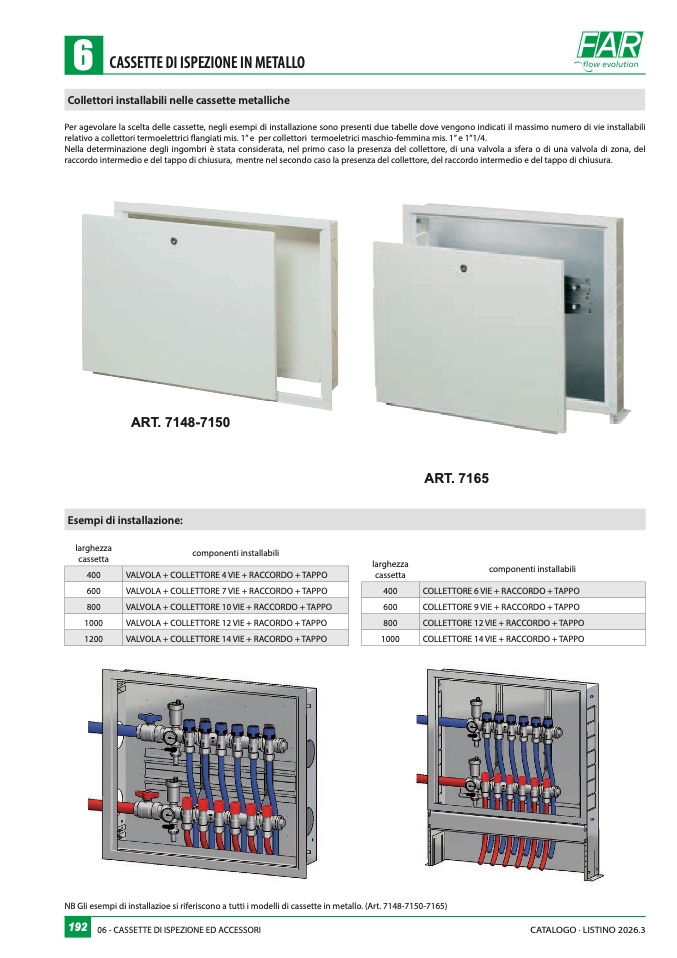

6
CASSETTE DI ISPEZIONE IN METALL
O
Collettori installabili nelle cassette metalliche
Per agevolare la scelta delle cassette, negli esempi di installazione sono presenti due tabelle dove vengono indicati il massimo numero di vie installabil
i
relativo a collettori termoelettrici
flangiati mis. 1” e per collettori termoeletrici maschio-femmina mis. 1” e 1”1/4
.
Nella determinazione degli ingombri è stata considerata, nel primo caso la presenza del collettore, di una valvola a sfera o di una valvola di zona, del
raccordo intermedio e del tappo di chiusura, mentre nel secondo caso la presenza del collettore, del raccordo intermedio e del tappo di chiusura
.
ART. 7148-715
0
ART. 716
5
Esempi di installazione
:
larghezz
a
cassetta
componenti installabil
i
400
VALVOLA + COLLETTORE 4 VIE + RACCORDO + TAPP
O
larghezza
cassetta
componenti installabil
i
600
VALVOLA + COLLETTORE 7 VIE + RACCORDO + TAPP
O
400
COLLETTORE 6 VIE + RACCORDO + TAPPO
800
VALVOLA + COLLETTORE 10 VIE + RACCORDO + TAPP
O
600
COLLETTORE 9 VIE + RACCORDO + TAPPO
1000
VALVOLA + COLLETTORE 12 VIE + RACORDO + TAPPO
800
COLLETTORE 12 VIE + RACCORDO + TAPP
O
1200
VALVOLA + COLLETTORE 14 VIE + RACORDO + TAPPO
1000
COLLETTORE 14 VIE + RACCORDO + TAPP
O
NB Gli esempi di installazioe si riferiscono a tutti i modelli di cassette in metallo. (Art. 7148-7150-7165)
