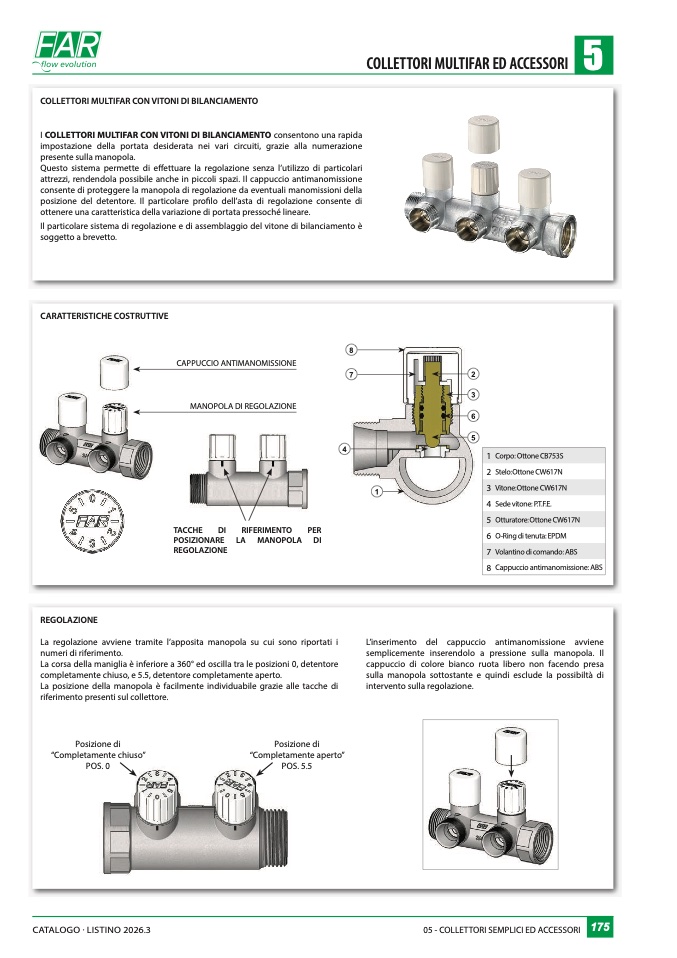

COLLETTORI MULTIFAR CON VITONI DI BILANCIAMENT
O
I COLLETTORI MULTIFAR CON VITONI DI BILANCIAMENTO consentono una rapida
impostazione della portata desiderata nei vari circuiti, grazie alla numerazione
presente sulla manopola.
Questo sistema permette di e
ffettuare la regolazione senza l’utilizzo di particolari
attrezzi, rendendola possibile anche in piccoli spazi. Il cappuccio antimanomissione
consente di proteggere la manopola di regolazione da eventuali manomissioni della
posizione del detentore. Il particolare profilo dell’asta di regolazione consente di
ottenere una caratteristica della variazione di portata pressoché lineare
.
Il particolare sistema di regolazione e di assemblaggio del vitone di bilanciamento è
soggetto a brevetto
.
CARATTERISTICHE COSTRUTTIV
E
8
CAPPUCCIO ANTIMANOMISSIONE
7
MANOPOLA DI REGOLAZIONE
4
TACCHE
DI
RIFERIMENTO
PE
R
POSIZIONARE LA MANOPOLA D
I
REGOLAZIONE
REGOLAZIONE
La regolazione avviene tramite l’apposita manopola su cui sono riportati
i
numeri di riferimento.
La corsa della maniglia è inferiore a 360° ed oscilla tra le posizioni 0, detentore
completamente chiuso, e 5.5, detentore completamente aperto.
La posizione della manopola è facilmente individuabile grazie alle tacche d
i
riferimento presenti sul collettore
.
Posizione di
“Completamente chiuso”
POS.
0
Posizione di
“Completamente aperto
”
POS. 5.
5
CATALOGO · LISTINO 2026.3
COLLETTORI MULTIFAR ED ACCESSORI
1
5
2
3
6
5
1
1 Corpo: Ottone CB753S
2 Stelo: Ottone CW617
N
3 Vitone: Ottone CW617N
4 Sede vitone: P.T.F.E
.
5 Otturatore: Ottone CW617
N
6 O-Ring di tenuta: EPD
M
7 Volantino di comando: ABS
8 Cappuccio antimanomissione: AB
S
L’inserimento del cappuccio antimanomissione avvien
e
semplicemente inserendolo a pressione sulla manopola. Il
cappuccio di colore bianco ruota libero non facendo presa
sulla manopola sottostante e quindi esclude la possibiltà d
i
intervento sulla regolazione
.
05 - COLLETTORI SEMPLICI ED ACCESSORI
175
