4

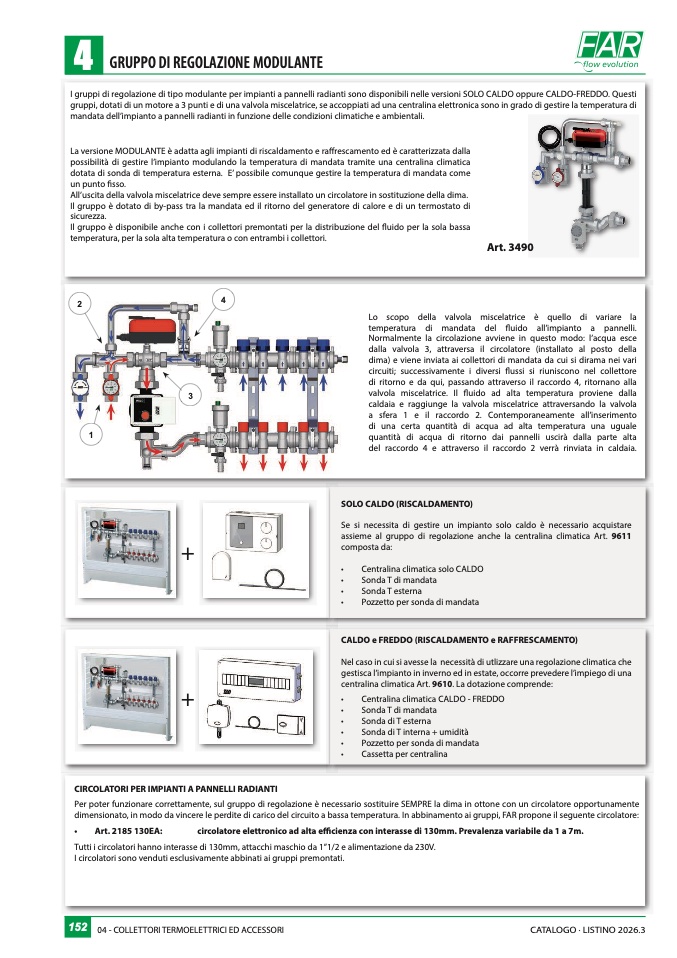

GRUPPO DI REGOLAZIONE MODULANT
E
I gruppi di regolazione di tipo modulante per impianti a pannelli radianti sono disponibili nelle versioni SOLO CALDO oppure CALDO-FREDDO. Questi
gruppi, dotati di un motore a 3 punti e di una valvola miscelatrice, se accoppiati ad una centralina elettronica sono in grado di gestire la temperatura di
mandata dell’impianto a pannelli radianti in funzione delle condizioni climatiche e ambientali.
La versione MODULANTE è adatta agli impianti di riscaldamento e raffrescamento ed è caratterizzata dalla
possibilità di gestire l’impianto modulando la temperatura di mandata tramite una centralina climatica
dotata di sonda di temperatura esterna. E’ possibile comunque gestire la temperatura di mandata com
e
un punto fisso.
All’uscita della valvola miscelatrice deve sempre essere installato un circolatore in sostituzione della dima
.
Il gruppo è dotato di by-pass tra la mandata ed il ritorno del generatore di calore e di un termostato d
i
sicurezza.
Il gruppo è disponibile anche con i collettori premontati per la distribuzione del
fluido per la sola bassa
temperatura, per la sola alta temperatura o con entrambi i collettori.
Art. 349
0
2
4
3
1
Lo scopo della valvola miscelatrice è quello di variare l
a
temperatura di mandata del fluido all’impianto a pannelli
.
Normalmente la circolazione avviene in questo modo: l’acqua esc
e
dalla valvola 3, attraversa il circolatore (installato al posto dell
a
dima) e viene inviata ai collettori di mandata da cui si dirama nei vari
circuiti; successivamente i diversi
flussi si riuniscono nel collettor
e
di ritorno e da qui, passando attraverso il raccordo 4, ritornano all
a
valvola miscelatrice. Il fluido ad alta temperatura proviene dall
a
caldaia e raggiunge la valvola miscelatrice attraversando la valvol
a
a sfera 1 e il raccordo 2. Contemporaneamente all’inserimento
di una certa quantità di acqua ad alta temperatura una ugual
e
quantità di acqua di ritorno dai pannelli uscirà dalla parte alta
del raccordo 4 e attraverso il raccordo 2 verrà rinviata in caldaia
.
+
SOLO CALDO (RISCALDAMENTO
)
Se si necessita di gestire un impianto solo caldo è necessario acquistare
assieme al gruppo di regolazione anche la centralina climatica Art. 9611
composta da
:
•
•
•
•
Centralina climatica solo CALD
O
Sonda T di mandat
a
Sonda T esterna
Pozzetto per sonda di mandata
+
CALDO e FREDDO (RISCALDAMENTO e RAFFRESCAMENTO)
Nel caso in cui si avesse la necessità di utlizzare una regolazione climatica ch
e
gestisca l’impianto in inverno ed in estate, occorre prevedere l’impiego di un
a
centralina climatica Art. 9610. La dotazione comprende
:
•
•
•
•
•
•
Centralina climatica CALDO - FREDDO
Sonda T di mandat
a
Sonda di T estern
a
Sonda di T interna + umidità
Pozzetto per sonda di mandata
Cassetta per centralin
a
CIRCOLATORI PER IMPIANTI A PANNELLI RADIANT
I
Per poter funzionare correttamente, sul gruppo di regolazione è necessario sostituire SEMPRE la dima in ottone con un circolatore opportunament
e
dimensionato, in modo da vincere le perdite di carico del circuito a bassa temperatura. In abbinamento ai gruppi, FAR propone il seguente circolatore:
•
Art. 2185 130EA:
circolatore elettronico ad alta efficienza con interasse di 130mm. Prevalenza variabile da 1 a 7m.
Tutti i circolatori hanno interasse di 130mm, attacchi maschio da 1”1/2 e alimentazione da 230V
.
I circolatori sono venduti esclusivamente abbinati ai gruppi premontati.
15
2
04 - COLLETTORI TERMOELETTRICI ED ACCESSORI
CATALOGO · LISTINO 2026.3
