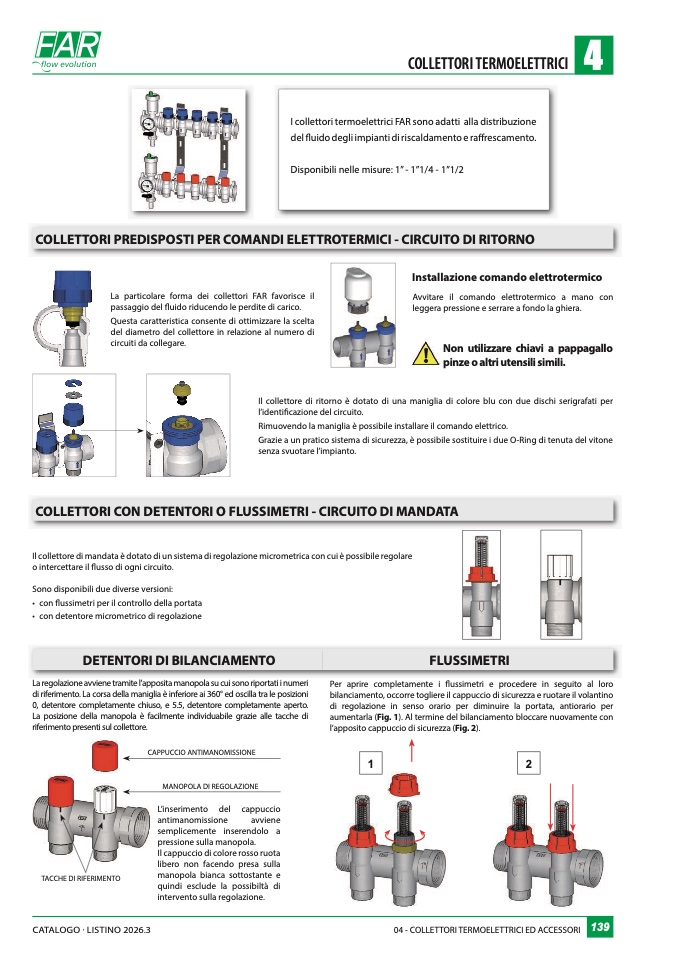

COLLETTORI TERMOELETTRICI
1
4
I collettori termoelettrici FAR sono adatti alla distribuzione
del fluido degli impianti di riscaldamento e ra
ffrescamento
.
Disponibili nelle misure: 1” - 1”1/4 - 1”1/2
COLLETTORI PREDISPOSTI PER COMANDI ELETTROTERMICI - CIRCUITO DI RITORN
O
La particolare forma dei collettori FAR favorisce i
l
passaggio del fluido riducendo le perdite di carico.
Questa caratteristica consente di ottimizzare la scelt
a
del diametro del collettore in relazione al numero di
circuiti da collegare.
Installazione comando elettrotermic
o
Avvitare il comando elettrotermico a mano co
n
leggera pressione e serrare a fondo la ghiera
.
Non utilizzare chiavi a pappagall
o
pinze o altri utensili simili
.
Il collettore di ritorno è dotato di una maniglia di colore blu con due dischi serigrafati pe
r
l’identificazione del circuito
.
Rimuovendo la maniglia è possibile installare il comando elettrico
.
Grazie a un pratico sistema di sicurezza, è possibile sostituire i due O-Ring di tenuta del vitone
senza svuotare l’impianto.
COLLETTORI CON DETENTORI O FLUSSIMETRI - CIRCUITO DI MANDATA
Il collettore di mandata è dotato di un sistema di regolazione micrometrica con cui è possibile regolare
o intercettare il flusso di ogni circuito
.
Sono disponibili due diverse versioni:
•
•
con
flussimetri per il controllo della portata
con detentore micrometrico di regolazione
DETENTORI DI BILANCIAMENTO
FLUSSIMETRI
La regolazione avviene tramite l’apposita manopola su cui sono riportati i numer
i
di riferimento. La corsa della maniglia è inferiore ai 360° ed oscilla tra le posizioni
0, detentore completamente chiuso, e 5.5, detentore completamente aperto
.
La posizione della manopola è facilmente individuabile grazie alle tacche di
riferimento presenti sul collettore.
Per aprire completamente i
flussimetri e procedere in seguito al lor
o
bilanciamento, occorre togliere il cappuccio di sicurezza e ruotare il volantin
o
di regolazione in senso orario per diminuire la portata, antiorario pe
r
aumentarla (Fig. 1). Al termine del bilanciamento bloccare nuovamente co
n
l’apposito cappuccio di sicurezza (Fig. 2)
.
CAPPUCCIO ANTIMANOMISSIONE
1
2
MANOPOLA DI REGOLAZIONE
TACCHE DI RIFERIMENT
O
L’inserimento del cappuccio
antimanomissione
avvien
e
semplicemente inserendolo
a
pressione sulla manopola
.
Il cappuccio di colore rosso ruot
a
libero non facendo presa sulla
manopola bianca sottostante e
quindi esclude la possibiltà d
i
intervento sulla regolazione
.
